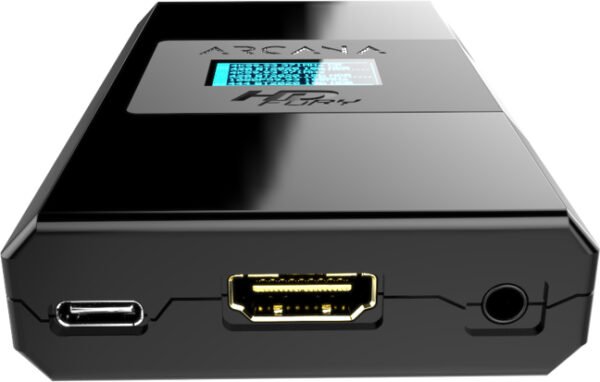

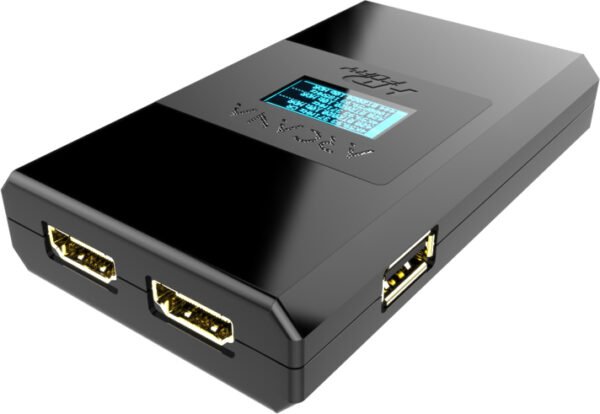

HDfury Arcana

199.00

Nessun eARC TV? Nessun problema! E niente più problemi di sincronizzazione labiale per i proprietari di TV eARC!
PRIMO adattatore eARC al mondo che permette il FULL AUDIO fino a Dolby Atmos su TrueHD da QUALSIASI sorgente esterna HDMI a QUALSIASI sistema audio eARC.
Soluzione perfetta per SONOS Arc e QUALSIASI eARC AVR, soundbar o cuffie.

Il kit Arcana include:
Unità Arcana
Scelta dell’alimentazione
Cavo di alimentazione USB (6ft)



Clear

Description

Hdfury Arcana

Primo adattatore eARC HDMI2.1 al mondo!

Hdfury Arcana permette QUALSIASI sorgente HDMI FULL AUDIO a QUALSIASI sistema audio eARC fino a Dolby Atmos, Dolby TrueHD, Dolby MAT Atmos, DTS-X, DTS-HD Master Audio, e formati più vecchi.
La spedizione della soluzione di conversione più intelligente per l’interoperabilità tra qualsiasi sorgente HDMI e i sistemi audio eARC è iniziata.

Dal punto di vista hardware, Arcana dispone di 1 ingresso HDMI, 1 uscita HDMI con l’opzione di ridimensionamento, 1 uscita eARC, USB tipo A per l’aggiornamento della chiavetta USB, USB tipo C per l’alimentazione, RS232, display OLED e un interruttore rotativo/rotella sul lato che consente di navigare/selezionare ed eseguire modifiche nel menu di sistema del dispositivo. L’ingresso Arcana è capace di 4K HDR/HLG/DV/LLDV/HDR10+ fino a 18Gbps per il video e supporta qualsiasi formato audio oggi esistente, l’uscita video HDMI è capace di emettere 18Gbps o downscaling 4K/UHD a 2K/FHD e supporta anche tutti i formati audio.

Caratteristiche principali:

  • Audio completo fino ad Atmos/TrueHD da qualsiasi sorgente/uscita HDMI a SONOS Arc o a qualsiasi sistema audio eARC
  • Risolvere il problema della sincronizzazione labiale di SONOS Arc quando si usano sorgenti HDMI esterne collegate alla TV eARC
  • Funziona per QUALSIASI sorgente HDMI al sistema audio eARC
  • Controllo CEC dalla TV in uscita alla sorgente in ingresso
  • Aggiunto il supporto per 1080p120 e 1440p120 (Xbox serie X, PS5 e altri)
  • Controllo del volume CEC dalla sorgente al sistema audio eARC
  • Controllo del volume CEC dalla TV al sistema audio eARC
  • Recupero ARC dall’ingresso TV ARC al sistema audio eARC
  • HDMI 2.0b Full Audio/Video passthrough fino a 18Gbps/600MHz (SDR/HDR10/DV/LLDV)
  • Permette la riproduzione di contenuti DV da sorgenti con capacità LLDV su qualsiasi display HDR10 per una migliore qualità dell’immagine
  • L’uscita HDMI2.0b Full Audio/Video ha un downscaler opzionale per migliorare la qualità dell’immagine su TV 1080p
  • Permettere la conversione HDCP 2.2 > 1.4
  • Eseguire la modifica di Chroma, spazio colore e profondità di colore, se necessario
  • Aumentare o diminuire il valore nits dei metadati HDR in tempo reale durante la riproduzione HDR
  • Informazioni sul segnale dal vivo e dettagli su OSD e OLED
  • Interruttore rotante per la navigazione del menu OLED
  • USB tipo C (per l’alimentazione) e USB tipo A femmina (per l’aggiornamento della chiavetta USB)
  • Connettore jack RS232 (per integrazione e controllo, non necessario per l’utente medio)

Iniziare con l’Arcana di Hdfury

Questa configurazione ti permetterà di trasferire l’audio completo fino ad Atmos/TrueHD da una sorgente HDMI.
Collega l’uscita HDMI della tua sorgente all’ingresso HDMI Arcana e l’uscita HDMI Arcana a qualsiasi proiettore, monitor o display. Collega l’uscita Arcana eARC a SONOS Arc.
In alternativa, se la tua sorgente ha un’uscita audio oltre all’uscita HDMI, puoi collegare direttamente la sorgente al proiettore, al monitor o al display. Puoi quindi collegare l’uscita audio della sorgente all’ingresso Arcana e poi collegare l’uscita Arcana eARC a SONOS Arc.

Una fonte + ARC

This setup will allow you the transfer of full audio up to Atmos/TrueHD from one HDMI source. Connect your source HDMI output to the Arcana HDMI input and Arcana HDMI output to any projector, monitor, or display. Connect the Arcana eARC out to SONOS Arc. Alternatively, if your source has an audio output in addition to HDMI output, you can directly connect your source to the projector, monitor, or display. You can then connect the source audio output to the Arcana input and then connect Arcana eARC output to the SONOS Arc.

Questa configurazione ti permetterà di trasferire l’audio completo fino ad Atmos/TrueHD da una sorgente HDMI.
Collega l’uscita HDMI della tua sorgente all’ingresso HDMI Arcana e l’uscita HDMI Arcana a qualsiasi proiettore, monitor o display. Collega l’uscita Arcana eARC a SONOS Arc.
In alternativa, se la tua sorgente ha un’uscita audio oltre all’uscita HDMI, puoi collegare direttamente la sorgente al proiettore, al monitor o al display. Puoi quindi collegare l’uscita audio della sorgente all’ingresso Arcana e poi collegare l’uscita Arcana eARC a SONOS Arc.

Si prega di notare che se il vostro display ha un ingresso ARC o eARC, è anche possibile recuperare l’audio della TV da esso con Arcana. Questa configurazione permetterà il trasferimento dell’audio completo fino ad Atmos/TrueHD dalla sorgente HDMI, il segnale ARC per l’audio dalla TV e il controllo del volume CEC dalla sorgente o dalla TV a SONOS Arc

Fonti multiple

This setup will allow the transfer of full audio up to Atmos/TrueHD from several HDMI sources connected to an HDMI switcher. Connect all your sources to the HDMI inputs of your HDMI switcher. Connect the switcher HDMI output to the Arcana HDMI input. Connect Arcana HDMI output to any projector, monitor, or display and connect the Arcana eARC output to the SONOS Arc.

Questa configurazione permetterà il trasferimento dell’audio completo fino ad Atmos/TrueHD da diverse sorgenti HDMI collegate a uno switcher HDMI.
Collega tutte le tue sorgenti agli ingressi HDMI del tuo switcher HDMI. Collega l’uscita HDMI dello switcher all’ingresso HDMI dell’Arcana.
Collega l’uscita HDMI di Arcana a qualsiasi proiettore, monitor o display e collega l’uscita Arcana eARC all’Arc SONOS.

Multisorgente + ARC

This setup will allow the transfer of full audio up to Atmos/TrueHD from several HDMI sources, the ARC signal for audio from the TV, and CEC volume control from the source or TV to SONOS Arc. Connect all your sources to the HDMI inputs of your HDMI switcher and connect the HDMI switcher output to the Arcana HDMI input. Connect the Arcana HDMI output to the TV ARC input and the Arcana eARC out to SONOS Arc.

Questa configurazione permetterà il trasferimento dell’audio completo fino ad Atmos/TrueHD da diverse sorgenti HDMI, il segnale ARC per l’audio dalla TV, e il controllo del volume CEC dalla sorgente o dalla TV a SONOS Arc.

Collega tutte le tue fonti agli ingressi HDMI del tuo switcher HDMI e collega l’uscita dello switcher HDMI all’ingresso HDMI Arcana.

Collega l’uscita HDMI di Arcana all’ingresso ARC della TV e l’uscita Arcana eARC a SONOS Arc.

4 fonti + eARC

This setup will allow the transfer of full audio up to Atmos/TrueHD from four HDMI sources connected to the Vertex2/Diva or Maestro and allow for the process and transfer of the ARC or eARC audio from the TV. Connect the TX0 output from Vertex2/Diva or Maestro to the ARC or eARC input of your display and connect the HDMI audio output to the Arcana input. Connect your sources to the four HDMI inputs of Vertex2/Diva or Maestro. Connect Arcana eARC out to SONOS Arc.q

Questa configurazione ti permetterà di trasferire l’audio completo fino ad Atmos/TrueHD da una sorgente HDMI.
Collega l’uscita HDMI della tua sorgente all’ingresso HDMI Arcana e l’uscita HDMI Arcana a qualsiasi proiettore, monitor o display. Collega l’uscita Arcana eARC a SONOS Arc.
In alternativa, se la tua sorgente ha un’uscita audio oltre all’uscita HDMI, puoi collegare direttamente la sorgente al proiettore, al monitor o al display. Puoi quindi collegare l’uscita audio della sorgente all’ingresso Arcana e poi collegare l’uscita Arcana eARC a SONOS Arc.

Si prega di notare che, in alternativa, è possibile collegare l’uscita TX0 di Vertex2/Diva o Maestro direttamente all’ingresso HDMI Arcana e l’uscita audio/video Arcana HDMI all’ingresso ARC o eARC INPUT della TV, questo assicura che il controllo del volume CEC dalla sorgente o dalla TV a SONOS Arc funzionerà fino a quando una soluzione simile per l’inoltro dei comandi CEC sarà implementata su Vertex2/Diva o Maestro tramite aggiornamento firmwa



Multi fonti + eARC

This setup will allow transfer of full audio up to Atmos/TrueHD from several HDMI sources connected to an HDMI switcher as well as receive the ARC or eARC signal from the TV ARC or eARC input. Connect SHARC to the ARC or eARC input of your display and connect the HDMI video/audio output from the SHARC to one of the switcher HDMI inputs. Connect your sources to the remaining HDMI inputs of your HDMI switcher and connect the switcher HDMI output to the Arcana HDMI input. Connect Arcana HDMI output to any projector, monitor, or display and connect the Arcana eARC output to the SONOS Arc.

Questa configurazione consentirà il trasferimento dell’audio completo fino ad Atmos/TrueHD da diverse sorgenti HDMI collegate ad uno switcher HDMI, nonché la ricezione del segnale ARC o eARC dall’ingresso ARC o eARC del televisore.

Collegare lo SHARC (da thenaudio.com) all’ingresso ARC o eARC del proprio display e collegare l’uscita video/audio HDMI dallo SHARC ad uno degli ingressi HDMI dello switcher.

Collegare le sorgenti ai restanti ingressi HDMI dello switcher HDMI e collegare l’uscita HDMI dello switcher all’ingresso HDMI Arcana. Collegare l’uscita HDMI di Arcana a qualsiasi proiettore, monitor o display e collegare l’uscita Arcana eARC all’Arc SONOS.

Il kit Hdfury Arcana include:

  • Unità HdfuryArcana
  • Scelta dell’alimentazione
  • Cavo di alimentazione USB (6ft)

Hai delle domande? Abbiamo le risposte!

Qual è il problema?

eARC è una funzione integrata nei televisori costruiti sullo standard HDMI2.1 (ingresso HDMI / uscita eARC). È anche implementata su alcuni televisori costruiti sullo standard HDMI 2.0b ed è collegata a un ricevitore audio-video o a una soundbar tramite uscita HDMI / ingresso eARC.
Questo permette la riproduzione completa dell’audio fino a e incluso Atmos su True HD da applicazioni TV e sorgenti esterne HDMI ed elaborato da un sistema audio capace di eARC. eARC non è uno standard perfetto in quanto alcuni formati devono ancora essere supportati. Alcuni potrebbero non esserlo mai, dato che i produttori non li supportano più su eARC.

All’estremità ricevente, l’attrezzatura AVR HDMI2.1 ha delle sfide tecniche e un costo elevato per instradare i segnali a 1500MHz/48Gbps. Alcuni produttori potrebbero scegliere di offrire sistemi audio capaci di eARC con solo ingressi eARC come ha fatto SONOS con la soundbar SONOS Arc. Ci si aspetta che molti produttori forniscano soluzioni capaci solo di eARC negli anni a venire, man mano che HDMI2.1 diventa più ampiamente adottato.
In questo modo i produttori non devono implementare l’elaborazione dei segnali video che allevia il costo della licenza e i problemi di supporto che andrebbero di pari passo.
Il problema con questa implementazione è che le capacità complete possono essere realizzate solo con una TV eARC, Il mercato è saturo di televisori, sia nuovi che vecchi, che non hanno le capacità eARC. Esempi tipici sono i proiettori, i monitor per PC e i televisori ARC 5.1.

Qual è la soluzione?

na TV eARC è in grado di accettare segnali HDMI attraverso i suoi ingressi e offre FULL AUDIO via eARC da uno di essi (ingresso HDMI / uscita eARC). La nostra sfida è stata quella di progettare e creare un dispositivo che funga da TV eARC. Dovrebbe essere in grado di ricevere segnali HDMI attraverso un ingresso HDMI e offrire FULL AUDIO attraverso un altro ingresso HDMI / uscita eARC. Questa è la base di ciò che Arcana è in grado di fare.
Questo non esisteva in HDMI fino ad ora. Normalmente non è possibile collegare un’uscita HDMI a un’altra uscita HDMI (Arcana) o un ingresso HDMI a un altro ingresso HDMI (Maestro/Diva/Vertex2/SHARC). Noi l’abbiamo fatto.

Come impostare?

Per istruzioni più dettagliate si prega di fare riferimento alla sezione GETTING STARTED.
-Se hai bisogno di trasferire l’audio completo da una sorgente HDMI, allora tutto ciò di cui hai bisogno è Arcana. Collega l’uscita HDMI della tua sorgente all’ingresso HDMI di Arcana. Collega l’uscita HDMI alla tua TV e collega l’uscita eARC a SONOS Arc o al tuo sistema audio eARC/AVR.
-Se hai bisogno di trasferire ARC per l’audio della TV e avere l’audio completo da una sorgente esterna, allora tutto ciò di cui hai bisogno è Arcana. Collega l’uscita HDMI della tua sorgente all’ingresso HDMI di Arcana. Collega l’uscita HDMI all’ingresso ARC della tua TV e collega l’uscita eARC a SONOS Arc o al tuo sistema audio eARC/AVR.
-Se hai bisogno di trasferire l’audio completo da più sorgenti HDMI, puoi usare Arcana collegato all’uscita di qualsiasi switcher, matrice o splitter HDMI (incluso uno dei seguenti dispositivi HDfury: Integral2/Vertex1/Vertex2/Diva/Maestro).
-Se hai bisogno di trasferire ARC per l’audio della TV e avere l’audio completo da più sorgenti HDMI, puoi usare Arcana collegato all’uscita di qualsiasi switcher, matrice o splitter HDMI (incluso uno dei seguenti dispositivi HDfury: Integral2/Vertex1/Vertex2/Diva/Maestro).
-Se hai bisogno di trasferire ARC o eARC per l’audio della TV e avere l’audio completo da una sorgente esterna (fino a quattro) allora puoi usare Arcana all’uscita audio di Vertex2/Diva/Maestro.
-In alternativa, puoi anche elaborare il segnale TV ARC o eARC e alimentare un ingresso HDMI switcher utilizzando SHARC di thenaudio.com
Tieni presente che se hai una sorgente HDMI2.0b e un display HDMI2.0b, lo switcher/splitter/matrice HDMI deve essere classificato come HDMI 2.0b altrimenti non riceverai il segnale audio e video completo. Potresti essere in grado di trovare uno switcher/splitter/matrice funzionante su Amazon per 30$, se sei fortunato, ma preparati a rimandarlo indietro perché molti dispositivi HDMI economici non sono in grado di gestire sufficientemente il segnale massimo di 18Gbps/600MHz, oltre a una serie di altri problemi tra cui il mancato supporto 4:2:2 per molti di loro.

Ho bisogno di un cavo HDMI speciale?

Sì, dalla tua sorgente all’Arcana e dall’Arcana allo schermo avrai bisogno di cavi che possano supportare pienamente il trasferimento di 18Gbps/600MHz, sempre che la tua attrezzatura sia in grado di inviare tale larghezza di banda.
Raccomandiamo HDfury Cable con una lunghezza minima di 6ft(2m) e una lunghezza massima di 12ft(4m) in rame. Se hai bisogno di cavi più lunghi, dovresti considerare cavi attivi o in fibra.
Da Arcana a SONOS Arc, il cavo HDMI deve solo supportare ARC/eARC, come il cavo HDMI già fornito con SONOS Arc.

Come funziona il controllo del volume tramite TV o telecomando della sorgente?

Attualmente, con Arcana, il vostro display sarà in grado di vedere e controllare la sorgente collegata all’ingresso Arcana.
Abbiamo anche aggiunto il controllo del volume CEC dalla TV o dalla sorgente al SONOS Arc o al vostro sistema audio AVR/eARC.
Si prega di notare che il SONOS Arc ha capacità di apprendimento IR in modo da poterlo programmare per riconoscere qualsiasi telecomando, compreso quello della TV o della sorgente, per il controllo del volume.
Click here to visit SONOS page about IR learning

Il mio televisore è ARC, questo dispositivo può renderlo eARC?

Se il tuo televisore ha l’ingresso ARC, non può essere convertito in eARC senza comprare un nuovo televisore. Le capacità che il tuo televisore ha sulla connessione ARC (5.1 o Atmos/DD+ per i televisori LG e alcuni altri) rimarranno a meno che il produttore non decida di aggiornarle tramite firmware.

Per superare la limitazione (o se non c’è una connessione ARC come in un proiettore o un monitor) le persone stanno eseguendo le loro app da fonti esterne HDMI da cui possono ottenere AUDIO COMPLETO fino ad Atmos su TrueHD.
Arcana prende QUALSIASI uscita HDMI da QUALSIASI dispositivo HDMI e passa il segnale HDMI alla TV e qualsiasi formato audio supportato dal dispositivo eARC (tipicamente SONOS Arc o QUALSIASI AVR eARC), incluso Atmos su TrueHD.
Per esempio, sorgente esterna HDMI > Arcana > un’uscita a TV/proiettore/monitor e un’uscita a SONOS Arc.
Arcana permette il trasferimento di FULL AUDIO incluso Atmos su True HD da qualsiasi sorgente, non altera nulla sul tuo TV. La porta ARC della tua TV non guadagna alcuna funzionalità aggiuntiva.
Arcana converte qualsiasi uscita HDMI Video/Audio da qualsiasi dispositivo (sorgente, switcher, splitter, matrice e qualsiasi nostro dispositivo) in una porta HDMI eARC adatta dove SONOS Arc può ricevere FULL AUDIO incluso Atmos su TrueHD così come un altro formato che la tua TV potrebbe non supportare.

Arcana può risolvere il problema del lip-sync da eARC TV a SONOS ARC?

Sì! C’è una cosa che la gente tende a dimenticare: finora non c’è assolutamente nessun televisore che conosciamo che modifichi il proprio EDID interno in base al CDS che può leggere dall’eARC RX collegato. Semplicemente downmixa o ricodifica (con ritardo) l’audio in entrata in base a ciò che l’eARC RX può gestire. Questo è il motivo per cui quando è collegato a una TV eARC, il SONOS Arc può avere seri problemi di sincronizzazione labiale. Tutto questo sarà risolto con Arcana.

Hdfury Arcana Specifiche tecniche

Revisione HDMI: HDMI 2.0b (Level A) 600Mcsc – 18Gbps
Arcana Support: 600MHz/18Gbps HDR, HDR10+, HLG, DV & LLDV, eARC, ALLM, IMAX
Risoluzione massima: 4K60 4:4:4 8b, 4K60 4:2:2 12b, 4K120 4:2:0 8b or 8K30 4:2:0 8b
TOTAL I/O: 1 HDMI In, 1 HDMI Out, 1 HDMI eARC Out, 1 RS232, 1 USB-A (update), 1 USB-C (power)
Pass & Downscale port: UHD 2160p & 4K/DCI to FHD 1080p & 2K/DCI
Full Audio eARC port: Full Audio up to Atmos over TrueHD from HDMI source at the input to eARC sound system such as SONOS Arc
Signal Conversion: Resolution, Chroma Subsampling, Color Space, Color Depth, HDCP
HDCP Conversion: Any HDCP to any HDCP with CST1 support
Operating Modes: 18Gbps Scaler & Splitter with CEC, eARC, ARC, and EDID management
Special Modes: DV/LLDV to HDR10 display, Boost HDR nits value, Translate HLG>HDR, HDMI Doctor
EDID Modes: TV only, TV video + SONOS audio, SONOS only, optional LLDV data block for all modes
Control Modes: OLED and rotary switch with click and push buttons, RS232
On-Screen Display: ON/OFF/timer with choice of text color
OLED: 1″ Diagonal, 128×64, 2 colors
Arcana Size: 3.9″L x 2.3″W x 0.8″H – in CM: 10 x 6 x 2.2
Arcana Weight: 120g – 0.26 LBS
Input Lag: <1ms (nanoseconds count)
Other info: 3D Support, CEC Pass-Through, DSD, eARC (HDMI2.1)

VEDI ANCHE PER AGGIORNAMENTI SOFTWARE E NOTIZIE

WWW.HDFURYARCANA.COM

Aggiornamento del firmware + comandi RS232 Version Format Size Date
[17-MAY-21] 4K Arcana – FW 0.82 – ZIP – 286 Ko 0.82 ZIP 286 Ko 17-MAY-20
[23-DEC-20] 4K Arcana – FW 0.80 – ZIP – 286 Ko 0.80 ZIP 286 Ko 23-DEC-20
[12-NOV-20] 4K Arcana – FW 0.79 – ZIP – 286 Ko 0.79 ZIP 286 Ko 12-NOV-20
[08-OCT-20] 4K Arcana – FW 0.77 – ZIP – 286 Ko 0.77 ZIP 286 Ko 08-OCT-20
[07-OCT-20] 4K Arcana – FW 0.76 – ZIP – 286 Ko 0.76 ZIP 286 Ko 07-OCT-20
[03-OCT-20] 4K Arcana – FW 0.74 – ZIP – 286 Ko 0.74 ZIP 286 Ko 03-OCT-20
[26-SEP-20] 4K Arcana – FW 0.71 – ZIP – 286 Ko 0.71 ZIP 286 Ko 26-SEP-20
[23-SEP-20] 4K Arcana – FW 0.68 – ZIP – 286 Ko 0.68 ZIP 286 Ko 23-SEP-20
[22-SEP-20] 4K Arcana – FW 0.67 – ZIP – 286 Ko 0.67 ZIP 286 Ko 22-SEP-20
[15-SEP-20] 4K Arcana – FW 0.65 – ZIP – 286 Ko 0.65 ZIP 286 Ko 15-SEP-20
Manuale utente Hdfury Arcana Version Format Size Date
[12-OCT-20] HDfury Arcana Quick Start Guide FW 0.77 – PDF – 0.54 Mo Rev.0.77 PDF 0.54 Mo 12-OCT-20
[13-OCT-20] HDfury Arcana User Manual Rev.1.2 – PDF – 2.65 Mo Rev.1.2 PDF 2.65 Mo 13-OCT-20
Modello di stampante 3D a muro – Da meelo88 sul nostro server Discord Format Size Date
[09-OCT-20] HDfury Arcana Wall Mount – STL – 1 mb STL 1 mb 09-OCT-20

WWW.HDFURYARCANA.COM
