Dr HDMI — gestore EDID 1080p e risolutore di handshake

Schermo nero dopo lo standby? Un proiettore che si sincronizza solo al terzo tentativo? Un PC che riorganizza il desktop ogni volta che si spegne il ricevitore AV? Nella maggior parte dei casi il segnale video in sé va benissimo. A non funzionare è la breve conversazione che i dispositivi HDMI hanno prima che compaia l’immagine: la sorgente chiede che cosa gestisce il display, il display risponde con il suo EDID e un segnale Hot Plug Detect dice alla sorgente quando chiedere di nuovo. Se quella conversazione è instabile, lo è anche l’immagine.

Dr HDMI è la risposta originale di HDfury a questo problema. Questo adattatore compatto si colloca tra la tua sorgente e il resto della catena HDMI e prende in mano la conversazione. Invece di reagire a ogni ricevitore, splitter o display che si accende e si spegne, la sorgente legge un EDID fisso e prevedibile, scelto sul Dr HDMI. Per l’uso quotidiano non serve alcun software: scegli un banco con i tasti freccia e il dispositivo fa il resto.

Come funziona

Sono integrati otto banchi EDID. Premi ▲ o ▼, attendi circa un secondo e il banco scelto diventa attivo. Dr HDMI invia quindi un evento Hot Plug Detect di circa due secondi, così la sorgente rilegge le capacità e riconfigura la sua uscita. Il tasto centrale copia l’EDID del display collegato nel banco 8 e lo attiva subito: ideale quando una sorgente deve continuare a vedere esattamente lo schermo con cui funziona meglio, anche quando quello schermo è spento.

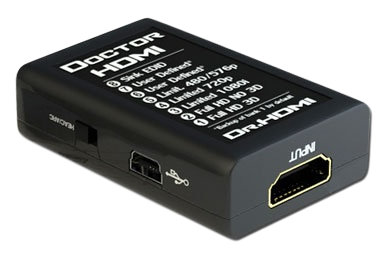

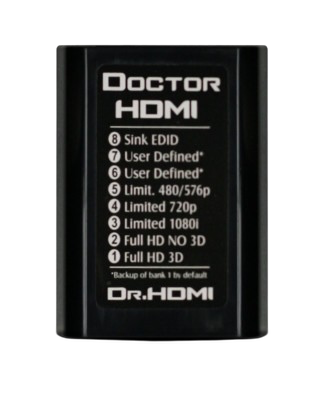

• Banco 1 – capacità complete, tutte le funzioni 3D attive
• Banco 2 – capacità complete senza 3D
• Banco 3 – limitato a 1080i, senza 3D
• Banco 4 – limitato a 720p, senza 3D: il primo test più sicuro quando non c’è immagine
• Banco 5 – limitato a 480/576p, senza 3D, per apparecchi datati o critici
• Banchi 6 e 7 – il tuo EDID personale, programmato via Mini-USB con l’EDID Utility per Windows (di fabbrica uguale al banco 1)
• Banco 8 – una copia dell’EDID del display collegato

Dove Dr HDMI fa la differenza

• PC e HTPC: la scheda grafica continua a vedere lo stesso display, così finestre, risoluzione e uscita audio smettono di saltare quando il televisore o il ricevitore vanno in standby.
• Home cinema con ricevitore AV e proiettore: un EDID fisso all’inizio della catena rende più facile diagnosticare una sincronizzazione lenta o inaffidabile, e spesso la risolve subito.
• Splitter, switch ed extender: un profilo condiviso che ogni display collegato sa gestire, invece di una sorgente che tira a indovinare tra EDID diversi.
• Apparecchi datati: limita di proposito una sorgente a 1080i, 720p o 480/576p quando un convertitore o un display non regge di più.
• Integratori di sistemi: un EDID programmato nel banco 6 o 7 mantiene prevedibile un’installazione, e l’uscita della sorgente resta attiva anche senza display collegato.

Per i problemi di handshake più ostinati c’è un ultimo asso nella manica: un piccolo interruttore a slitta HEAC/ARC che scollega o ricollega il pin 14 dell’HDMI. L’equalizzazione in ingresso e la compensazione delle perdite del cavo aiutano sui collegamenti lunghi. L’alimentazione arriva dalla connessione HDMI stessa; si può aggiungere un alimentatore USB quando la sorgente ne fornisce troppo poca.

È il Dr HDMI giusto per te?

Questo è il modello originale HDMI 1.4a, pensato per catene che restano entro 1080p60, 1920×1200 (WUXGA) o 2K. Entro questi limiti fa esattamente lo stesso lavoro dei fratelli più recenti, ed è il più piccolo dei tre. Non è pensato per 4K, HDR, 4K120, VRR o 8K. Per il 4K60 con HDR, Dolby Vision e LLDV fino a 18 Gbps è più adatto il Dr HDMI 4K; il gaming in 4K120 con VRR e ALLM, o l’8K, richiede il Dr HDMI 8K basato su HDMI 2.1. Un confronto affiancato è disponibile su drhdmi.eu.

Da sapere, inoltre: Dr HDMI gestisce EDID e HPD. Lascia passare l’HDCP senza modificarlo, quindi non può rendere compatibile con i contenuti protetti un display privo di HDCP, né riparare un cavo o una porta HDMI difettosi.

Specifiche

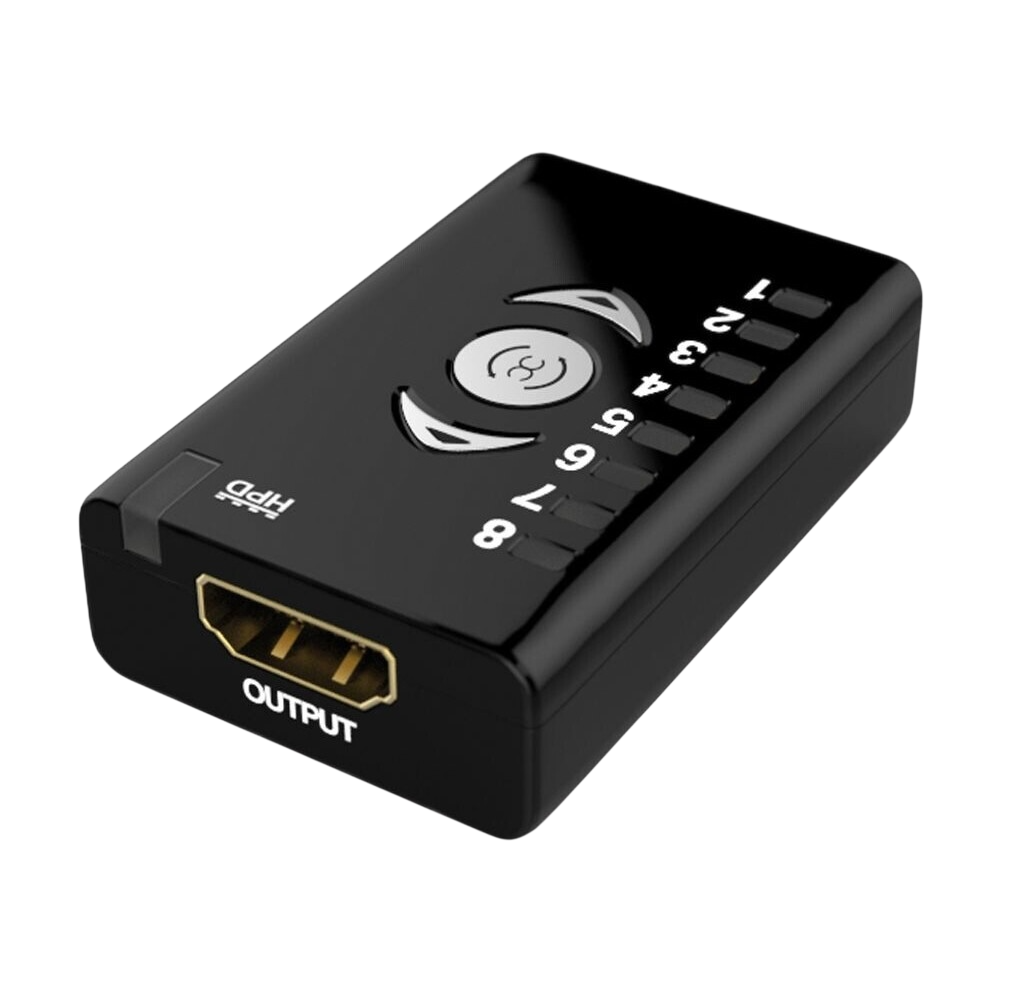

• HDMI: HDMI 1.4a, ingresso e uscita HDMI femmina
• EDID: 8 banchi – 5 preset di fabbrica, 2 programmabili, 1 copia del sink; EDID esteso CEA-861, 256 byte
• Video: single-link 225 MHz, 2,25 Gbps; 2K, WUXGA 1920×1200, 1080p60 con Deep Color a 12 bit, x.v.Color
• Audio: pass-through di Dolby TrueHD e DTS-HD Master Audio
• Pass-through: HDCP, CEC, Lip Sync
• Segnale: equalizzazione del cavo in ingresso, compensazione delle perdite fino a 50 m*, +5V trasmesso lungo la catena HDMI/DVI-D

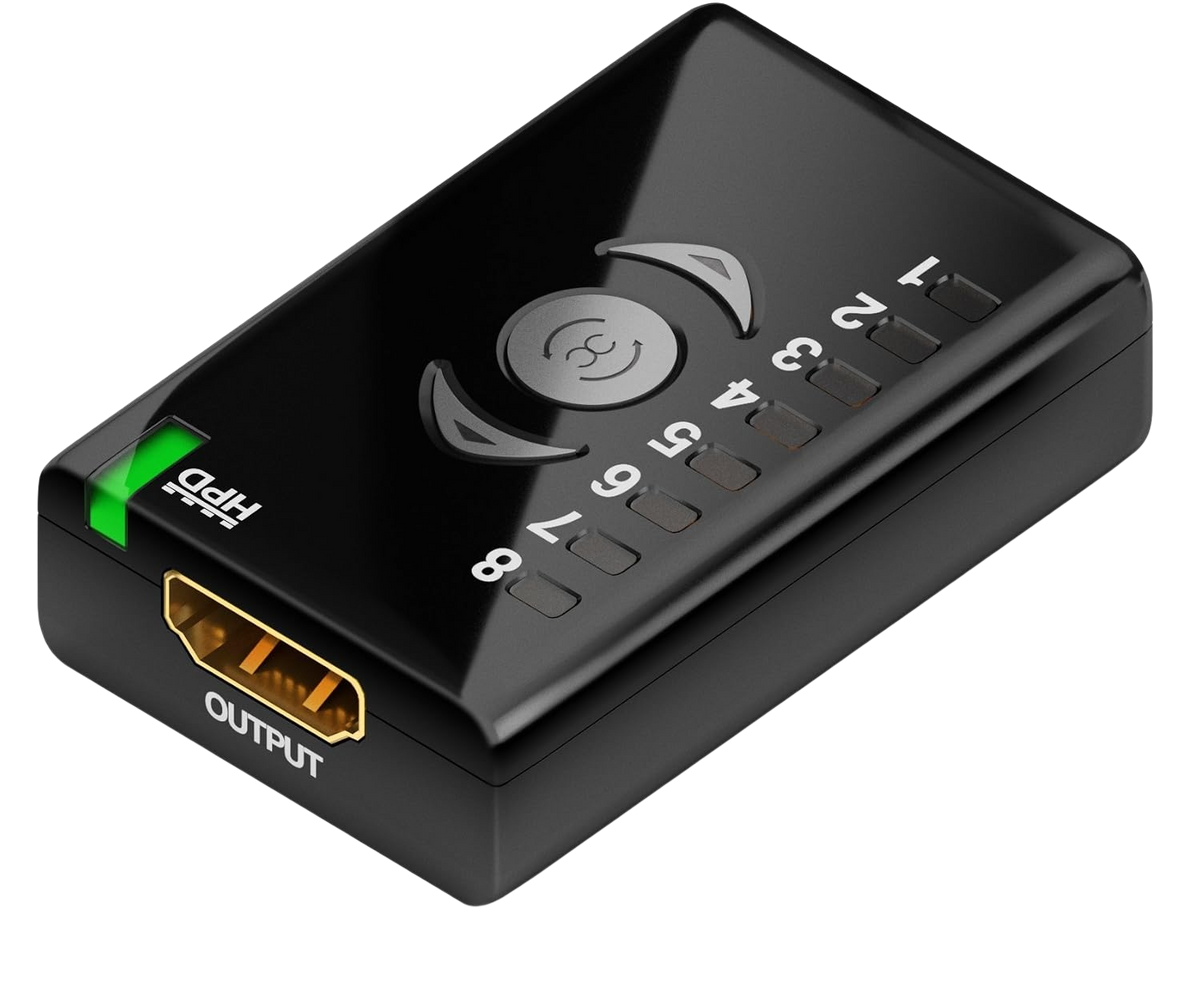

• HPD: reset Hot Plug Detect a ogni cambio di banco (circa 2 secondi)

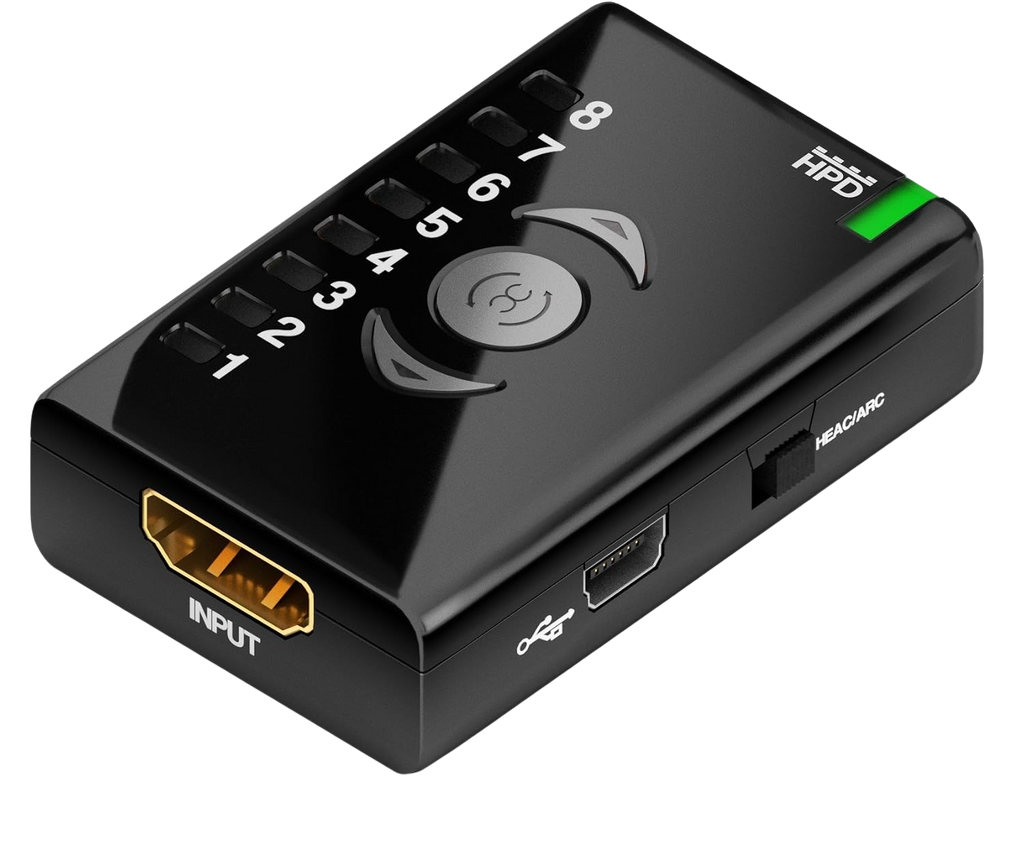

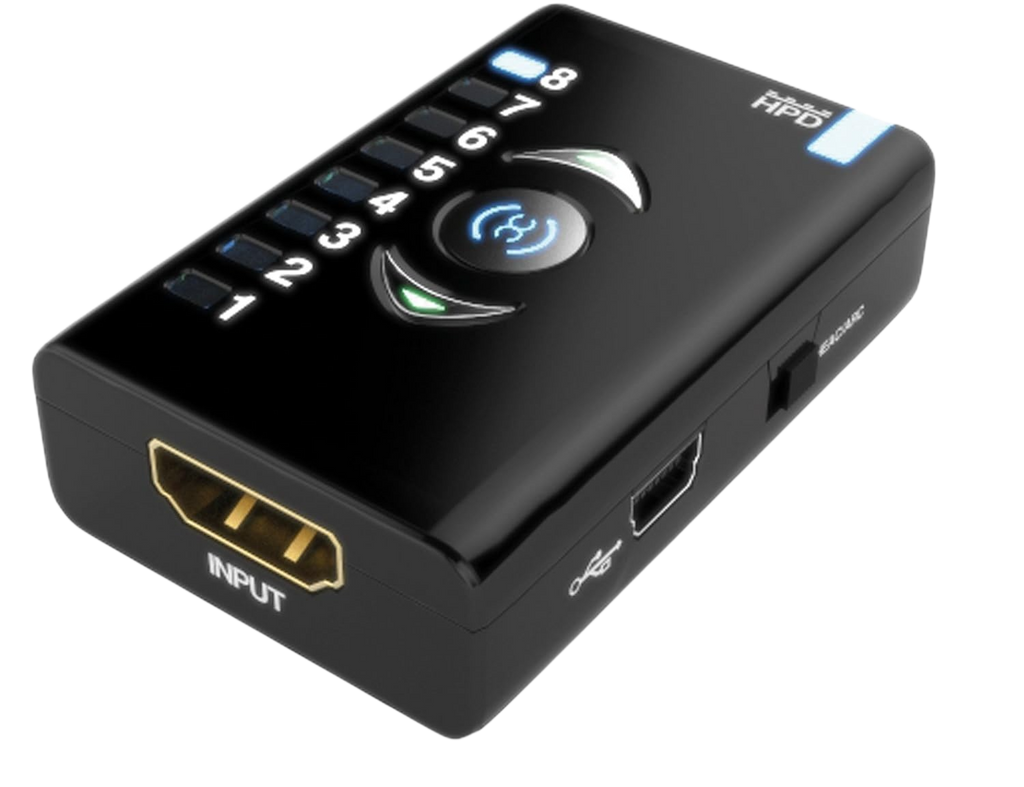

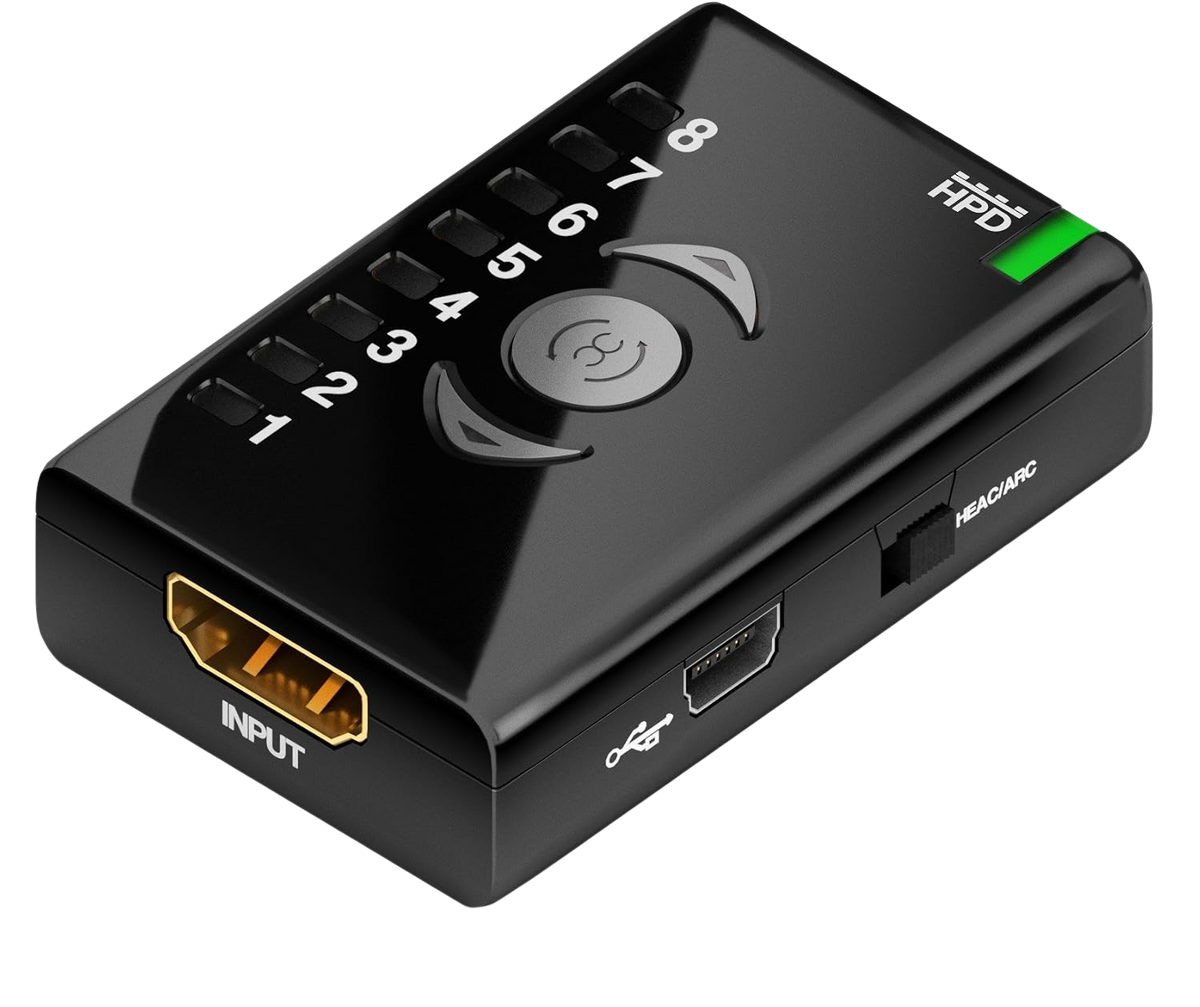

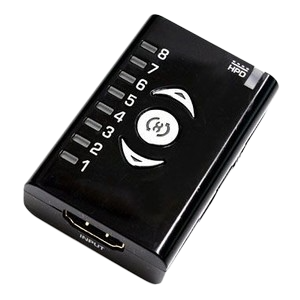

• Comandi: ▲ / ▼ scelta del banco, tasto centrale per la copia dell’EDID del sink, 8 LED dei banchi, indicatore HPD

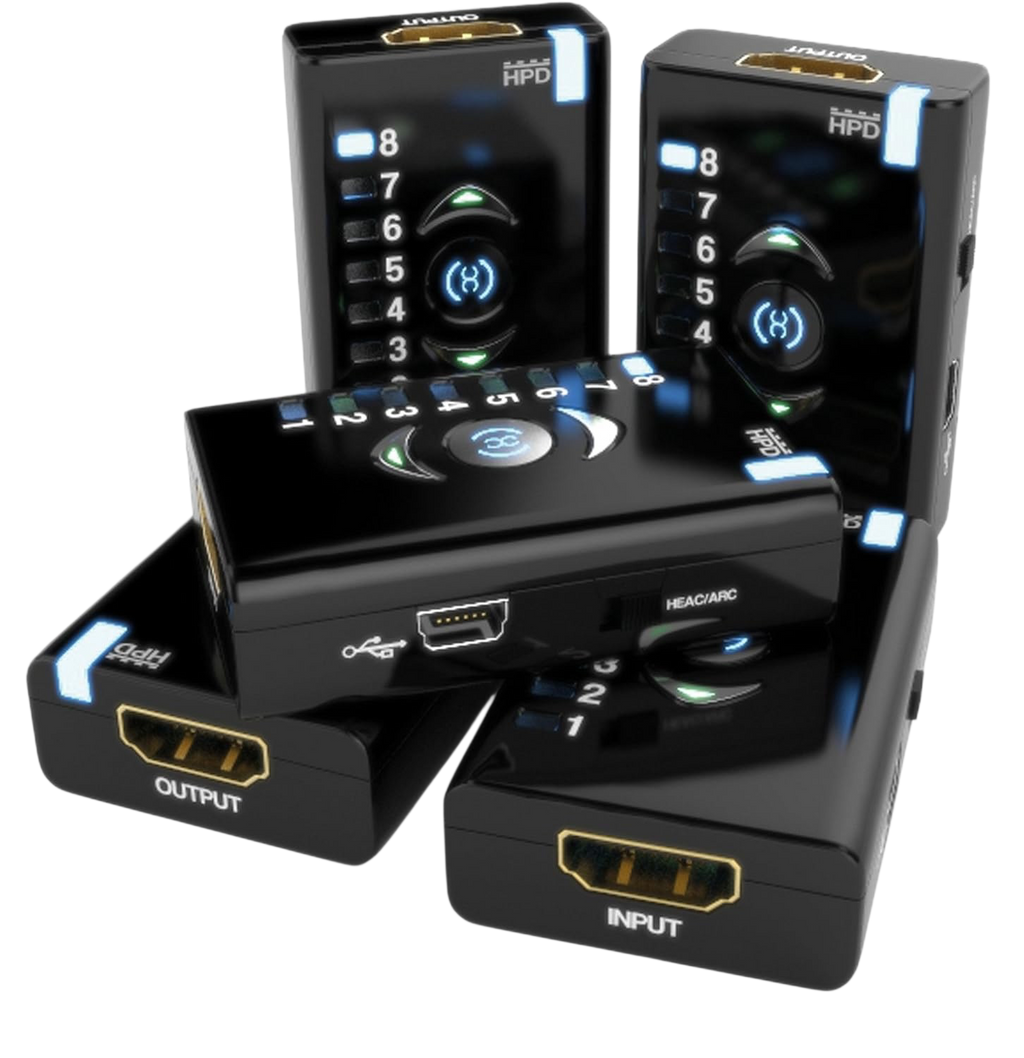

• Interruttore di compatibilità: pin 14 dell’HDMI attivo/disattivo per problemi HEAC/ARC
• USB: Mini-USB-B per alimentazione, aggiornamenti firmware e programmazione EDID (Windows)
• Alimentazione: dalla connessione HDMI o da un alimentatore USB
• Emulazione: funziona come emulatore e ripetitore HDMI/DVI-D
• Conformità: HDCP, FCC, CE
• Dimensioni: 60 × 40 × 20 mm, 50 g
• Contenuto della confezione: Dr HDMI, cavo da USB a Mini-USB (6 ft)

*La distanza pratica dipende dalla risoluzione, dalla qualità del cavo e dall’intera catena.

Manuale, download e supporto

Tutto ciò che serve per iniziare e risolvere i problemi è raccolto nella knowledge base di Dr HDMI, disponibile in 15 lingue:

• Manuale d’uso – collegamento, scelta dei banchi, copia dell’EDID del display, schemi di collegamento e checklist
• Risoluzione dei problemi HDMI – assenza di segnale, standby, AVR, proiettore, PC e risoluzione
• Nessun segnale HDMI? – un ordine di test fisso per lo schermo nero
• Download – firmware 2.1 con EDID Utility, l’EDID Utility autonoma e i driver USB di Silicon Labs, anche per Windows 11
• Applicazioni – PC/HTPC, home cinema, distribuzione AV e integrazione di sistemi
• L’EDID spiegato, l’handshake HDMI spiegato e l’Hot Plug Detect spiegato
• Supporto per 2K, WUXGA e 1080p60 – che cosa rientra in 225 MHz
• Glossario HDMI – EDID, HPD, HDCP, DDC, CEC e altro, in parole semplici
