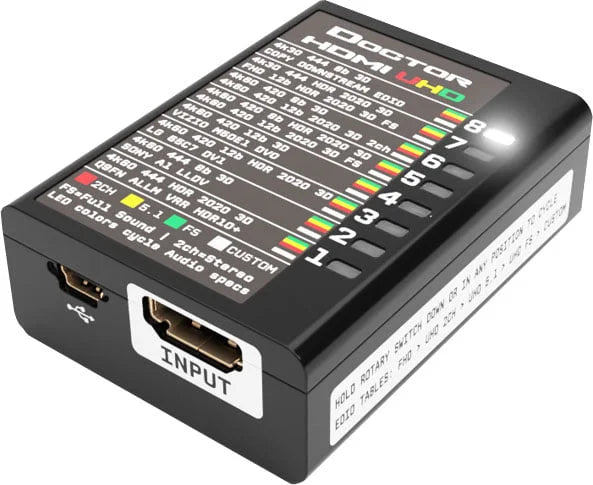

Dr HDMI 4K — Gestore EDID da 18Gbps ed emulatore HDMI

Risolvi il problema HDMI, non cambiare l'impianto

Prima che si muova un solo pixel, la sorgente legge l'EDID di ciò che è collegato e decide cosa può inviare. Se quell'EDID è sbagliato, manca, o arriva dall'apparecchio più debole della catena, ti ritrovi con uno schermo nero, senza HDR, o con lo stereo dove dovrebbe esserci l'Atmos.

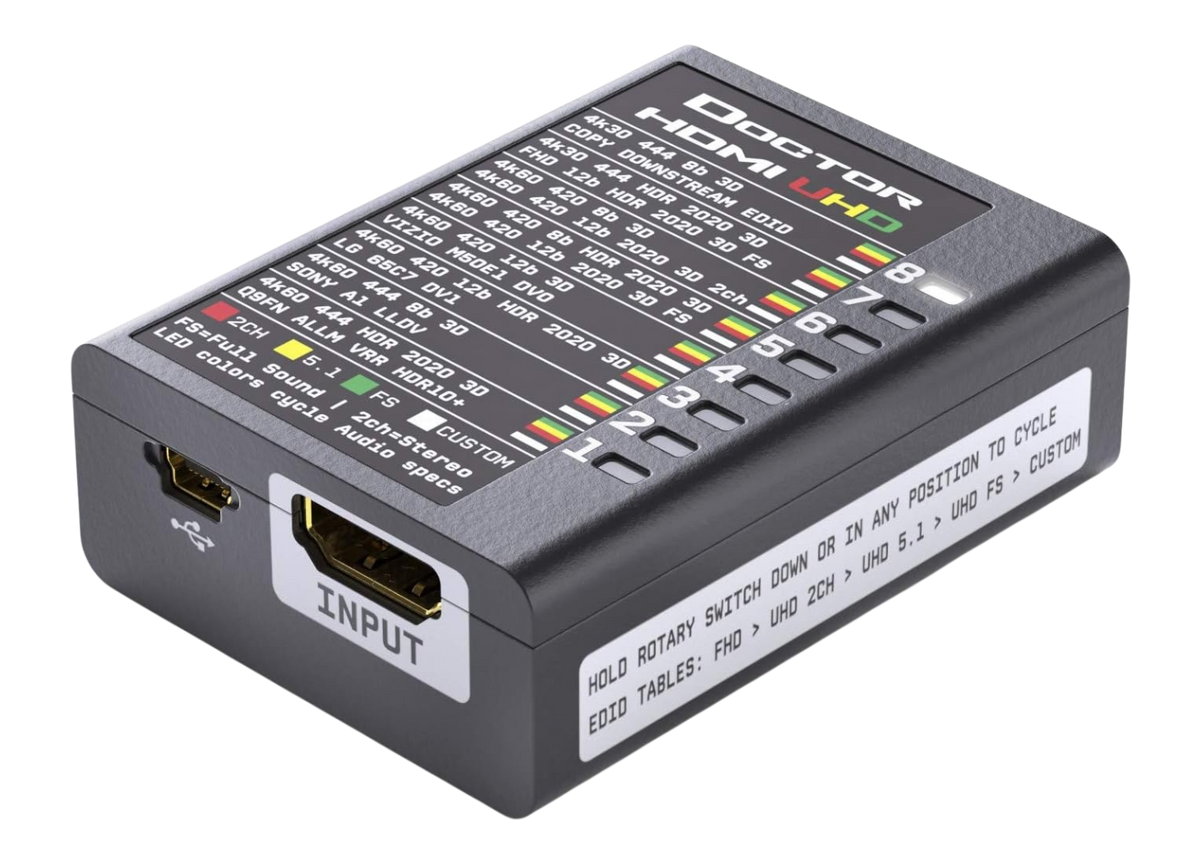

Il Dr HDMI 4K sta tra la sorgente e tutto quello che viene dopo, e chiude quella conversazione alle tue condizioni. Quaranta banchi EDID su un'unica manopola: dì a qualsiasi sorgente esattamente a cosa è collegata, risolvi handshake e HDR, tieni sveglio un lettore e spingi un segnale pulito per cinquanta metri lungo un cavo — da una scatoletta grande come una scatola di fiammiferi.

Quaranta banchi EDID su un'unica manopola

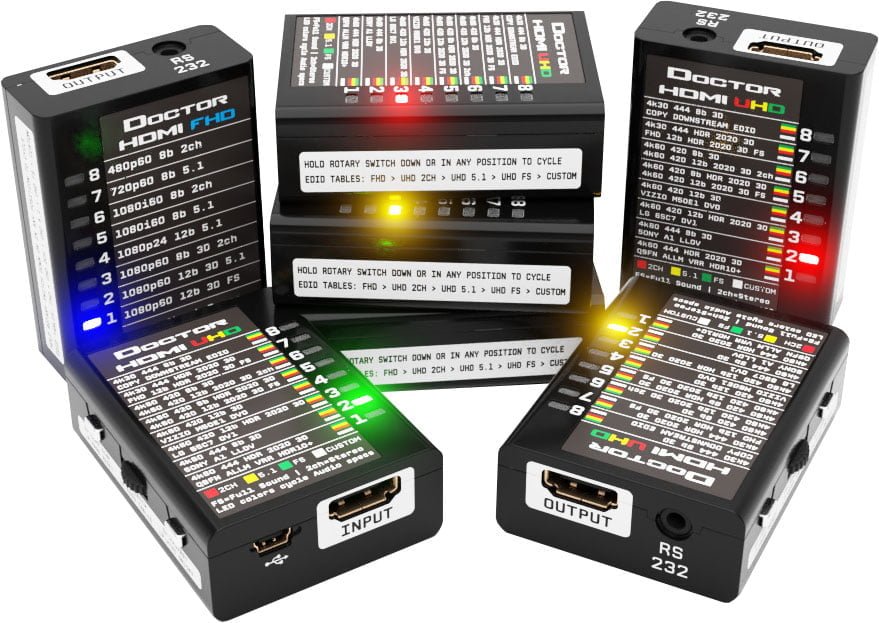

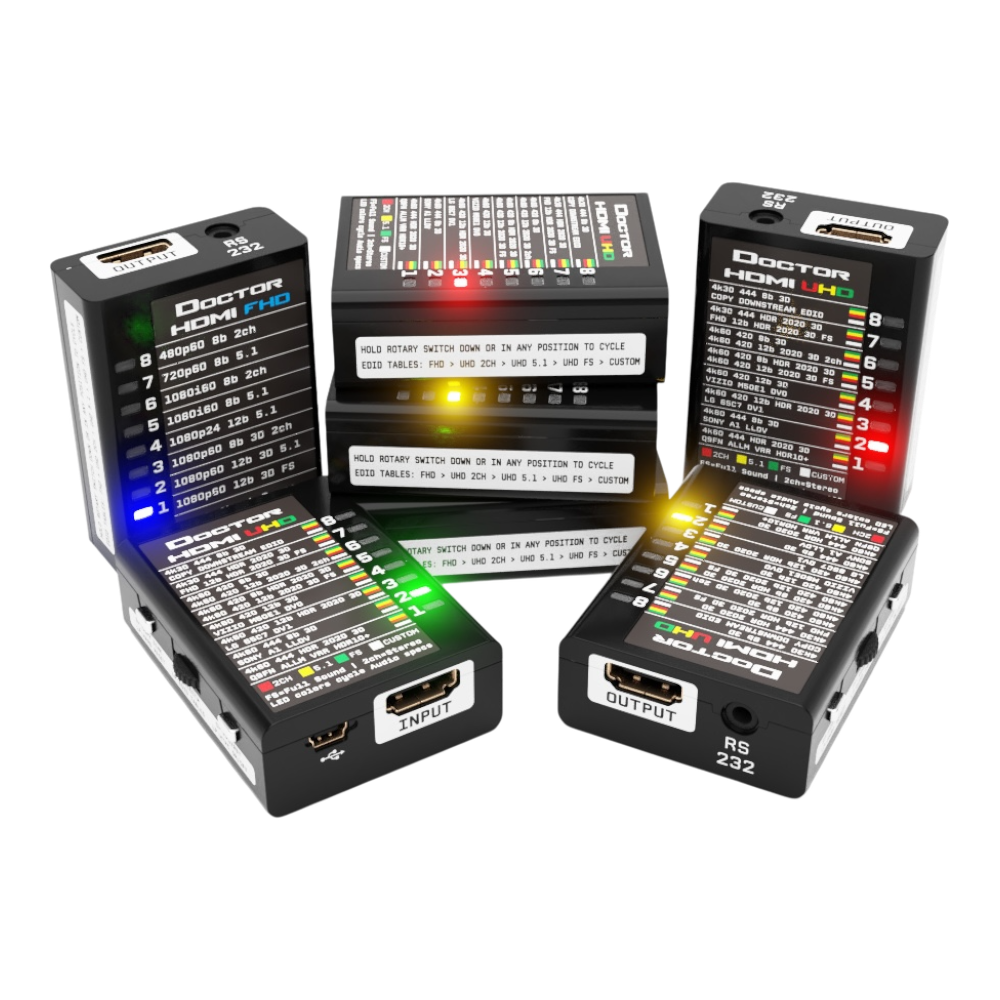

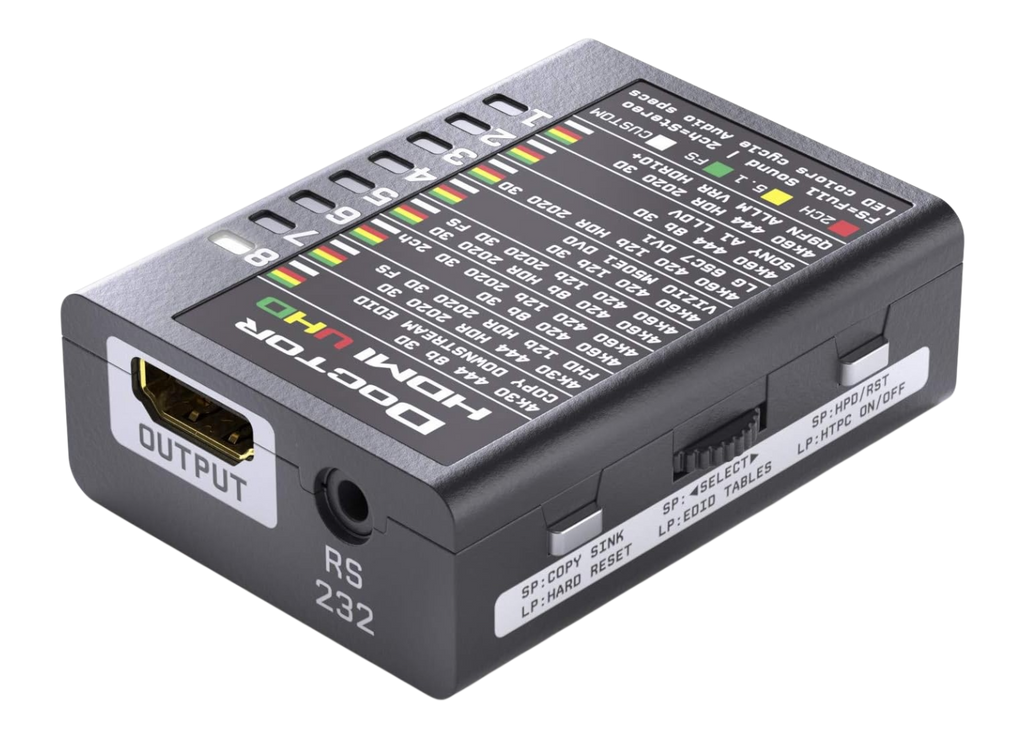

I banchi sono organizzati in cinque tabelle da otto, e il colore del LED ti dice in quale tabella sei. Tieni premuta la manopola per scorrere le tabelle, spingi in su o in giù per gli otto banchi interni, fermati un secondo, e l'unità attiva l'EDID e lancia un evento hot-plug pulito perché la sorgente si riconfiguri. Tutti e quaranta sono stampati sull'unità: davanti al rack non ti serve mai un manuale in mano.

• Blu — FHD. Otto preimpostazioni di fabbrica per 1080p, 1080i, 720p e 480p, per limitare una sorgente o alimentare apparecchi più vecchi.
• Verde — UHD, full audio. Otto modalità video UHD che dichiarano ogni formato audio, Atmos e DTS:X compresi.
• Giallo — UHD, limite SPDIF. Le stesse modalità video con l'audio limitato a quello che un ritorno SPDIF o un ampli più vecchio riesce a trasportare.
• Rosso — UHD, stereo. Le stesse modalità video, due soli canali, per le catene in cui tutto il resto si interrompe.
• Bianco — banchi personalizzati. Sette che scrivi tu, più uno che contiene sempre l'EDID copiato dal tuo schermo.

Verde, giallo e rosso hanno modalità video identiche — cambia solo l'audio dichiarato. Parti dal verde e scendi solo se il suono cade. Scendere di un banco costa due secondi, invece di un'altra serata passata a cambiare cavi.

Cosa fa, in concreto

• Mette fine agli schermi neri e ai «nessun segnale». Un EDID fisso e pulito e un vero evento hot-plug, così la sorgente si configura una volta e resta configurata — per quanto confusa fosse la risposta di un ampli, di una matrice o di un cavo lungo.
• Recupera il 4K HDR attraverso un ampli o una soundbar. Metti l'unità davanti alla sorgente e smette di contare quello che sostiene l'ampli in mezzo.
• Sblocca l'audio senza perdita che il televisore non dichiarava. Scegli un banco verde FULLAUDIO e la sorgente torna a offrire TrueHD e DTS-HD MA, anche quando l'EDID dello schermo nomina solo il Dolby Digital.
• Forza l'HDR — o lo nasconde di proposito. Dichiara BT.2020 e HDR e la sorgente li invia. Oppure scegli un banco senza quei flag, così un videoproiettore riceve l'SDR già tonemappato dal lettore invece di un HDR a cui non può rendere giustizia.
• Porta il Dolby Vision su schermi che non ce l'hanno. Carica un EDID compatibile LLDV in un banco personalizzato e Apple TV 4K, Shield o il lettore passano al Dolby Vision gestito dal lettore. Il proiettore ha bisogno di una modalità HDR forzata, e la luminanza massima si imposta nell'EDID stesso — la raccolta di EDID sul sito del prodotto contiene file già pronti.
• Tiene intatti i desktop di HTPC e NUC. La modalità HTPC nasconde lo stato del sink, così Windows non si accorge mai che il televisore si è spento, mantiene la risoluzione e lascia le icone dove stavano.
• Tiene una sorgente sveglia in permanenza. Lettori multimediali, box per digital signage e macchine senza schermo restano in uno stato definito con l'uscita attiva, che ci sia o meno uno schermo acceso.
• Fa mettere d'accordo console e monitor. Dichiara una modalità che un monitor da gioco non offre da solo — 1080p120 per esempio, o una che dichiari HDR e ALLM.
• Limita ciò che una sorgente può inviare. Fissa l'uscita a 1080p, 1080i, 720p o 4K30 per videoproiettori più vecchi, schede di acquisizione, extender video su IP e zone secondarie.
• Salva le tratte lunghe. L'equalizzazione d'ingresso allunga l'integrità del segnale fino a 50 metri, e l'iniettore +5V alimenta i cavi attivi e ottici che la sorgente da sola non riesce a pilotare.
• Dà un solo EDID a tutto un impianto. Alimenta matrici, splitter e switch con lo stesso EDID fisso su ogni ramo, invece di quello che ha negoziato per caso l'ultimo schermo collegato.

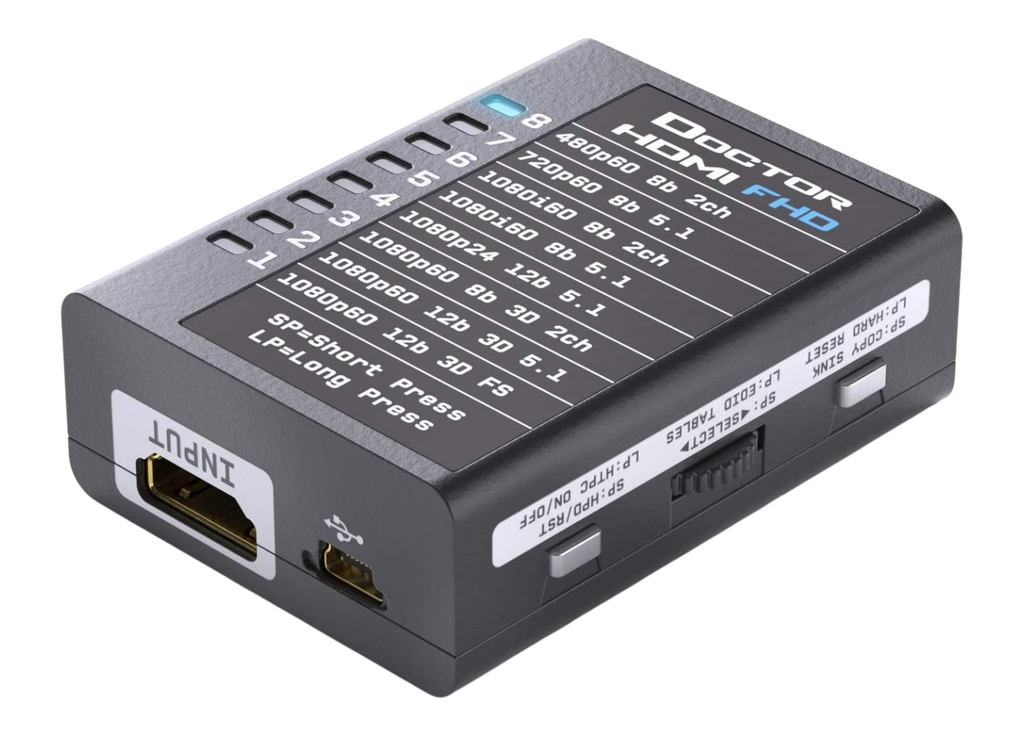

• Clona uno schermo di cui ti fidi già. Una pressione su copy sink legge l'EDID del televisore che funziona nel banco 8, pronto da riusare ovunque nella catena.

Pensato per gli installatori quanto per il salotto

• 18Gbps con 0 ms di latenza. Banda single-link piena da 600MHz, conforme HDMI 2.0b, niente di aggiunto sul percorso del segnale. Il 4K 3840×2160 a 60Hz 4:4:4 passa senza perdere il sincronismo.
• L'HDCP passa intatto. L'unità ascolta i pacchetti DDC e filtra solo le richieste EDID, quindi le sorgenti protette continuano a riprodurre mentre tu cambi ciò che viene loro raccontato. Pienamente conforme HDCP.
• Emulatore e ripetitore insieme. Risponde come uno schermo quando lo schermo non c'è, e riallinea e ripulisce il segnale in ingresso prima di passarlo avanti.
• Banchi EDID personalizzati via USB. L'utility Windows legge l'EDID dall'unità, scrive ciascuno dei sette banchi personalizzati e salva e carica file .bin. Modificali poi in AW EDID Editor o MonInfo — un file che sai essere buono ti fa risparmiare una serata la prossima volta che rimonti il rack.
• RS232 integrato. Cambia banco a distanza da un sistema di controllo senza toccare l'unità, che è tutto il senso quando una finisce in un rack irraggiungibile.
• Dongle GoBlue opzionale per aggiungere il comando Bluetooth e infrarossi da Android, iOS e telecomando.
• Aggiornabile e riprogrammabile via USB da qualsiasi macchina Windows, con tutte le versioni del firmware sempre online.
• Sincronismo labiale e CEC passano intatti, quindi il comando ARC e il ritardo audio continuano a funzionare esattamente come prima.

Configurato in tre passaggi

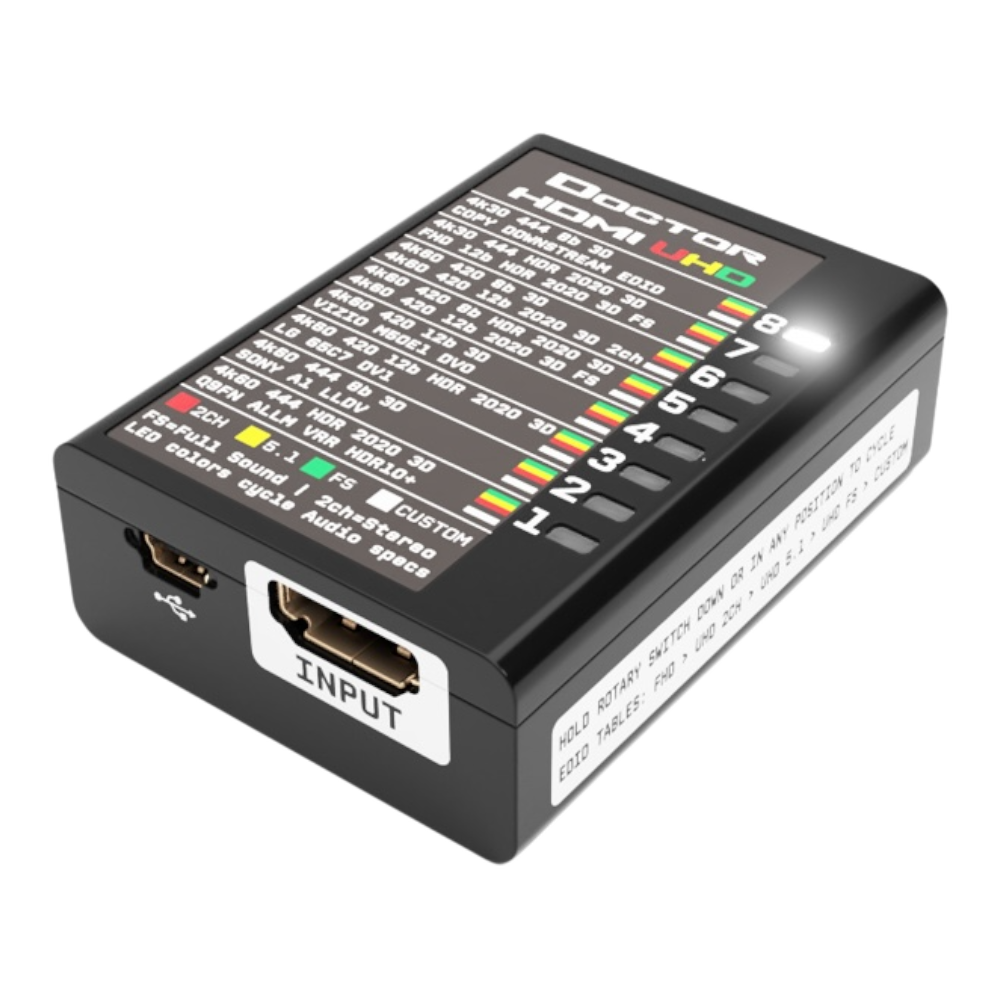

1. Mettilo nella catena. HDMI in dalla sorgente, HDMI out verso lo schermo, l'ampli, la matrice o l'extender. Su una tratta lunga mettilo dalla parte della sorgente, così l'equalizzazione del cavo e l'iniettore +5V lavorano a tuo favore.
2. Dagli corrente. Collega l'alimentatore USB in dotazione alla porta mini USB. Con un alimentatore collegato passa quella corrente anche a un cavo attivo più avanti.
3. Gira la manopola. Il colore del LED conferma la tabella, il numero conferma il banco. Fermati un secondo ed è attivo.

Niente menu, niente configurazione, nessun computer necessario. Un PC Windows serve solo se vuoi scrivere un tuo EDID in un banco o aggiornare il firmware.

Manuale, firmware, file EDID e documentazione completa

Tutto quello che riguarda questa unità si trova sul sito dedicato al prodotto, www.drhdmi4k.com:

• Manuale completo — come collegarlo, le cinque tabelle EDID, la scelta dei banchi, come copiare l'EDID di uno schermo, i banchi personalizzati, il firmware e la risoluzione dei problemi
• Download — ogni versione del firmware, l'utility EDID per Windows, i driver USB Silabs per Windows da XP a 11 e la raccolta di EDID HDfury
• Tutti i 40 banchi EDID — l'elenco completo per colore del LED, per vedere esattamente cosa dichiara ogni banco
• Avvio rapido in sei passaggi
• Glossario — EDID, handshake, HDCP, LLDV, sottocampionamento della crominanza e il resto, in parole semplici

Il sito è disponibile in italiano, inglese, olandese, tedesco, francese, spagnolo, portoghese, svedese, danese, polacco, ceco, sloveno, rumeno, greco e arabo.

Funziona con

Qualsiasi sorgente fino a 18Gbps: PlayStation 5, Xbox Series X, Apple TV 4K, Nvidia Shield, lettori Blu-ray e UHD Blu-ray, decoder satellitari e via cavo, lettori multimediali, portatili e HTPC.

E con tutto quello che viene dopo: televisori, videoproiettori, ampli AV, soundbar, matrici, splitter, extender e videowall — fino ai vecchi monitor DVI-D.

Specifiche tecniche

Nella confezione

• Processore Dr HDMI 4K
• Alimentatore, a scelta con spina EU, UK, US o AU/NZ
• Cavo da USB a mini USB

L'RS232 è integrato. Il dongle GoBlue con Bluetooth e infrarossi, richiesto dalle app Android e iOS, è un accessorio separato.
