HDfury Vertex — matrice HDMI 4K 18Gbps, scaler e convertitore

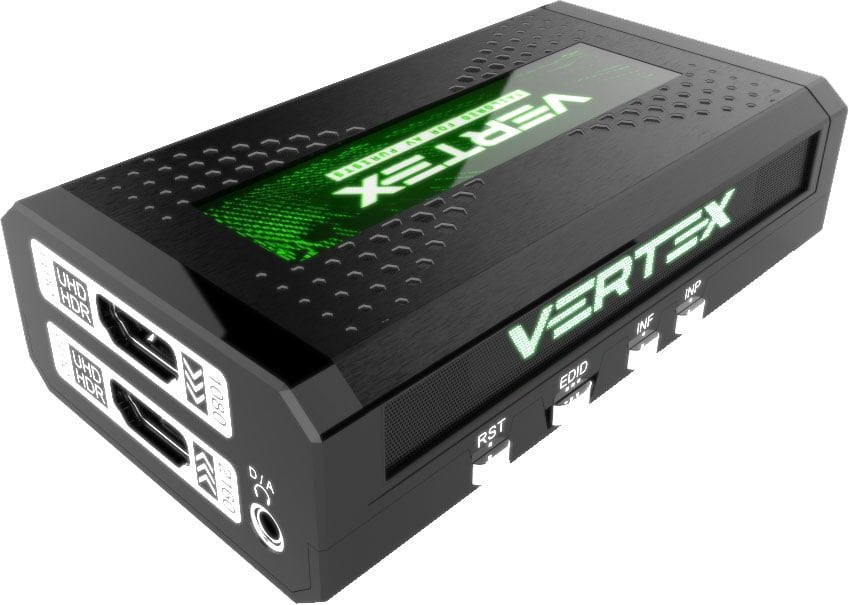

L'HDfury Vertex è una matrice, uno splitter, uno switch e uno scaler HDMI 2.0b 2×2 con l'intera larghezza di banda di 18 Gbps (600 MHz). Si inserisce tra le tue sorgenti e i tuoi display e risolve i problemi che di solito bloccano una catena 4K HDR: errori HDCP, l'EDID sbagliato, un ricevitore AV che non lascia passare il 4K, un proiettore che richiede un segnale diverso da quello del TV, o un audio che non ha dove andare. Due ingressi, due uscite, scaling e HDCP gestiti per ogni uscita e uno schermo OLED integrato che ti mostra esattamente quale segnale sta passando.

L'HDfury Vertex in sintesi

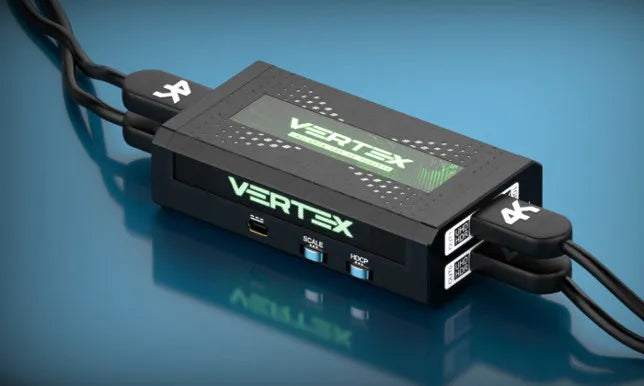

• 2 ingressi HDMI e 2 uscite HDMI con l'intera larghezza di banda di 18 Gbps (4K60 4:4:4)
• Matrice, splitter, switch e scaler in un unico box compatto
• 4K e 1080p contemporaneamente: upscaling e downscaling per ogni uscita
• Conversione HDCP 2.2 e HDCP 1.4, così le sorgenti HDCP 2.2 funzionano anche su display HDCP 1.4
• 100 tabelle EDID, AutoMix ed EDID personalizzati per un handshake HDMI stabile
• HDR10, HDR10+, HLG e Dolby Vision, incluso LLDV
• Uscita audio ottica (fino a 5.1) e stereo analogica, più ARC

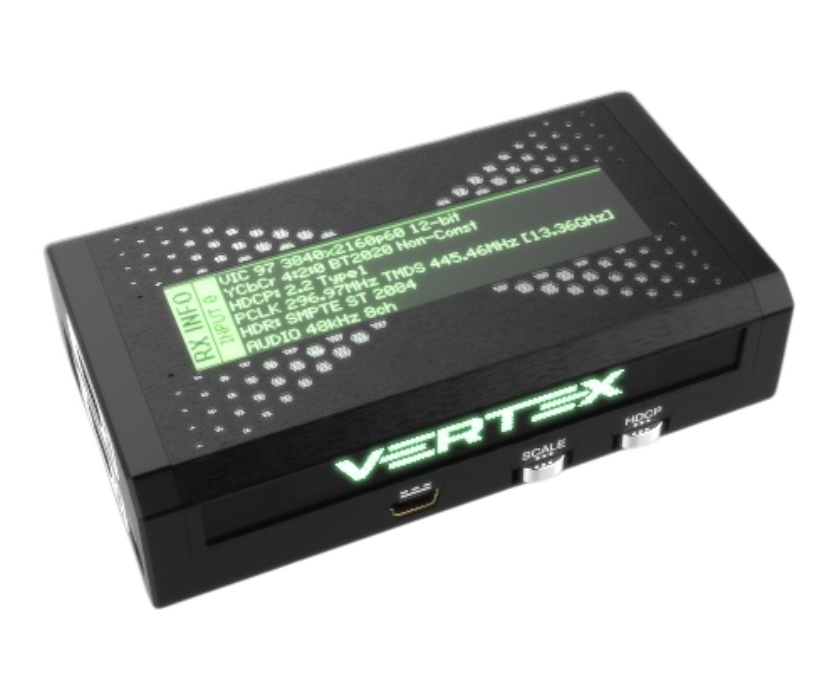

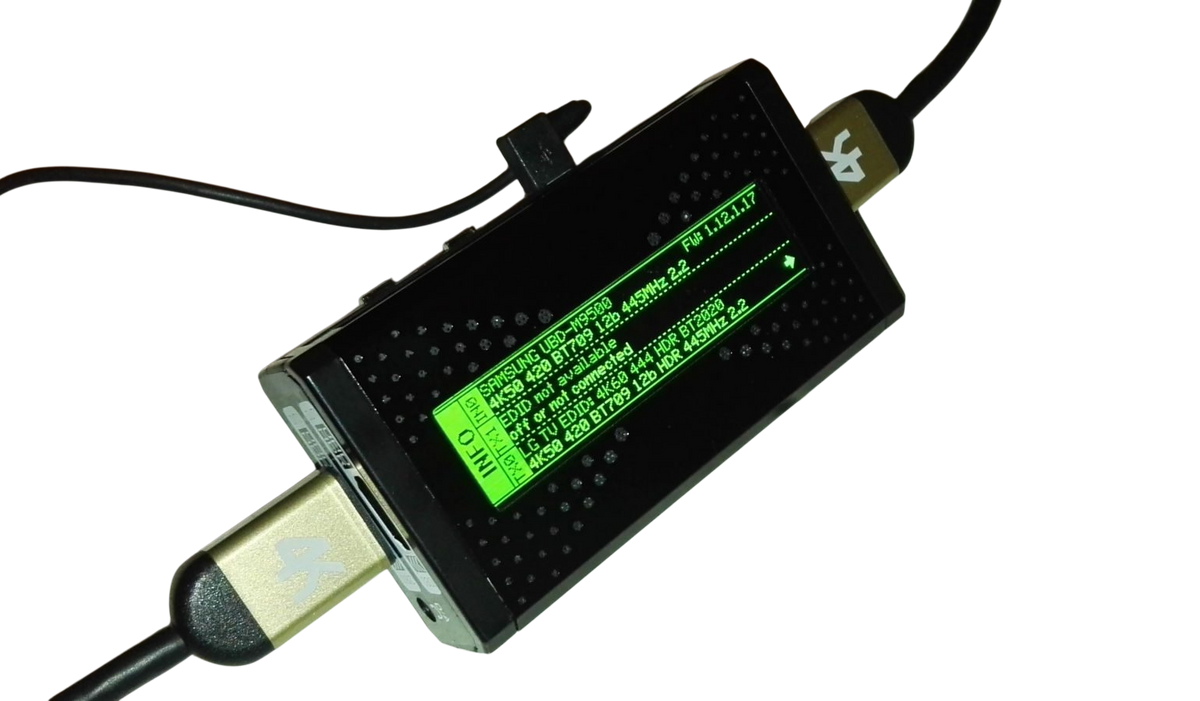

• Visualizzazione del segnale sull'OLED, visualizzazione a schermo (OSD) e controllo tramite pulsanti, IR, RS232, GUI per Windows o app

Cosa può fare l'HDfury Vertex

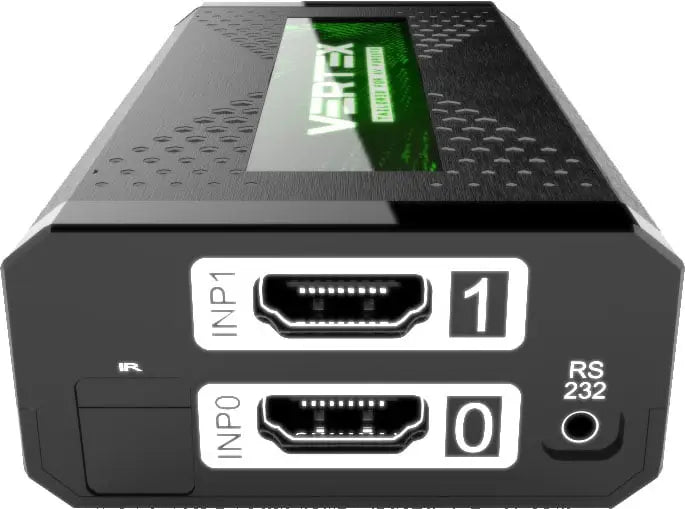

• Matrice e splitter 2×2 a 18 Gbps: invia qualsiasi ingresso a qualsiasi uscita, oppure una sorgente a due display contemporaneamente. Fino a 4K60 4:4:4 8-bit, 4K60 4:2:2 12-bit, 4K120 4:2:0 8-bit o 8K30 4:2:0 8-bit.
• Upscaling e downscaling per ogni uscita: l'uscita inferiore (OUT0) converte 1080p in 2160p per un display 4K nativo; l'uscita superiore (OUT1) riduce il 4K a 1080p per un ricevitore, un proiettore o un dispositivo di acquisizione meno recente (24/25/30/50/60 Hz, con o senza conversione chroma).
• Conversione HDCP: da HDCP 2.2 a 1.4 e da 1.4 a 2.2, così le sorgenti HDCP 2.2 funzionano anche con apparecchi HDCP 1.4.
• Controllo completo dell'EDID: 100 tabelle EDID precaricate, 10 slot personalizzati, AutoMix (combina gli EDID di entrambi i display), Copy Top/Bottom e Fixed. Ogni ingresso può avere il proprio EDID e si possono forzare flag audio/video come 5.1, full audio, YCbCr, BT2020, HDR e 3D.
• Strumenti per HDR e infoframe: HDR10, HDR10+, HLG e Dolby Vision (incluso LLDV) fino a 18 Gbps. Leggi, blocca, modifica o sostituisci i metadati HDR e gli infoframe AVI/VSI, oppure disattiva l'HDR per un display SDR.
• Estrazione audio e ARC: stereo analogico e fino a 5.1 ottico S/PDIF tramite un jack combo da 3,5 mm. Con l'ARC, l'audio delle app del TV può arrivare all'uscita audio del Vertex. Via HDMI passano tutti i formati attuali: PCM fino a 192 kHz, Dolby TrueHD, Dolby Atmos, DD+, DTS-HD MA, DTS:X, DSD e HBR.
• Sai sempre cosa sta succedendo: informazioni sul segnale sull'OLED, visualizzazione a schermo (OSD) con testo personalizzato e una maschera per nascondere i loghi dei canali TV, e informazioni dettagliate nella GUI per Windows.

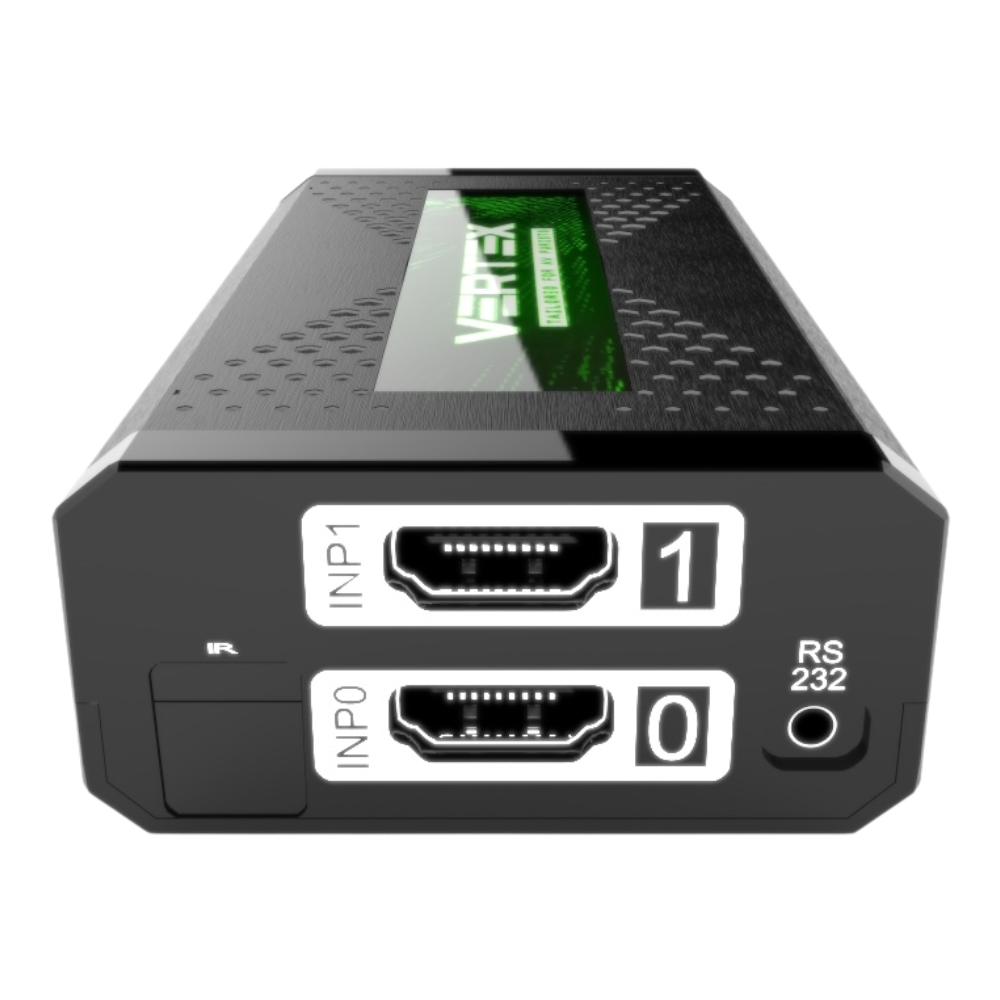

• Tanti modi per controllarlo: pulsanti e selettori a scorrimento sull'unità, codici IR (Pronto HEX, anche in Logitech Harmony e iRule), GUI USB per Windows, RS232 per Mac/Windows/Linux, un'API/DLL pubblica e un'app iOS/Android con il dongle opzionale GoBlue.
• Booster HDMI: 1080p fino a 15 m in ingresso e 15 m in uscita, UHD fino a 10 m.
• Nessun ritardo percepibile: la latenza aggiunta è di pochi cicli di clock dei pixel.

A cosa serve il Vertex

• Home theater con TV e proiettore: alimenta entrambi dalla stessa sorgente, entrambi in 4K HDR, oppure 4K all'uno e 1080p all'altro.
• Continuare a usare un ricevitore AV meno recente: il 4K HDR va direttamente al TV mentre il ricevitore riceve un segnale 1080p/HDCP 1.4 sull'uscita superiore, oppure l'audio via ottico o ARC.
• Dolby Vision player-led (LLDV) su proiettori e display HDR senza Dolby Vision nativo (vedi sotto).
• Risolvere problemi HDMI: schermi neri, errori di handshake HDCP, una sorgente che sceglie la risoluzione o il formato audio sbagliati, problemi EDID con HTPC e console di gioco.
• Calibrazione, recensioni e produzione: leggi l'esatto segnale in ingresso, inserisci o sostituisci i metadati HDR e costruisci catene di test.
• Showroom, negozi, scuole e sale riunioni: una sorgente 4K su due schermi, con commutazione via IR o RS232.

Dolby Vision e LLDV con l'HDfury Vertex

Il Vertex fa passare il Dolby Vision fino a 18 Gbps e, grazie al controllo dell'EDID, decide quale capacità Dolby Vision vede la tua sorgente. Questo rende possibili due configurazioni diverse:

• TV con Dolby Vision nativo: usa AutoMix con "DV Force Metadata"; il Vertex copia il blocco Dolby Vision del TV sull'uscita inferiore, così la sorgente continua a inviare Dolby Vision.
• LLDV (Dolby Vision player-led): carica un EDID LLDV in uno slot personalizzato libero e selezionalo per l'ingresso. Una sorgente compatibile, come un Apple TV 4K o un lettore UHD adatto, esegue quindi da sola l'elaborazione Dolby Vision e invia un segnale HDR che il tuo proiettore o display può accettare. Se il display non passa da solo in HDR, attiva Enable Custom HDR nel Vertex.

Consiglio: per l'LLDV su un proiettore, imposta il proiettore sulla sua modalità HDR e regola il tone mapping secondo i tuoi gusti. La guida completa a Dolby Vision & LLDV e le impostazioni del Vertex per Dolby Vision passo per passo ti mostrano come fare.

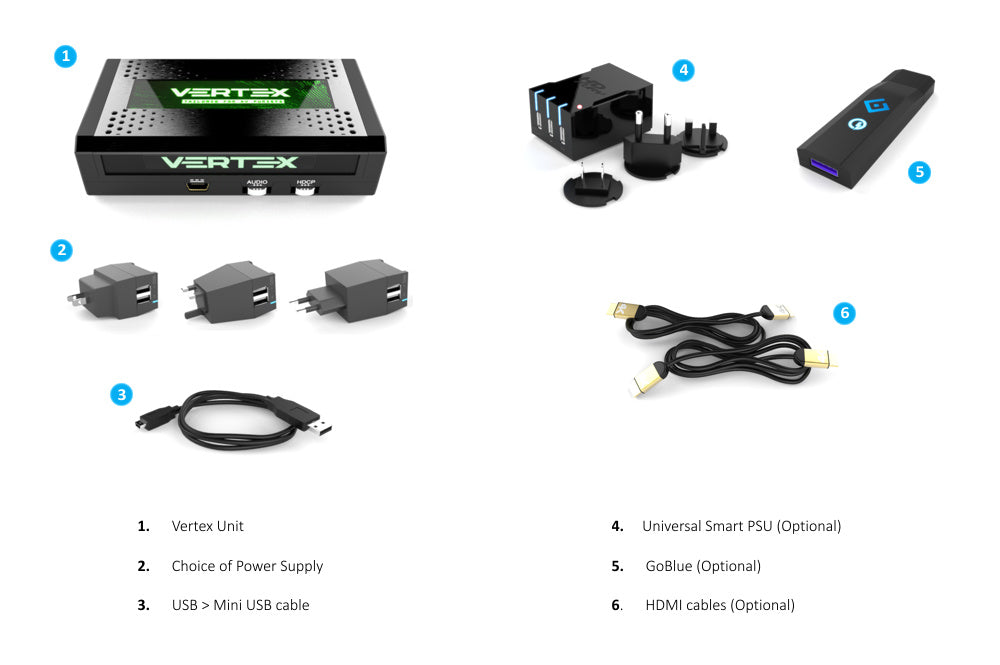

Contenuto della confezione

• HDfury Vertex
• Alimentatore (USB 5 V / 2 A) con la spina per il tuo Paese
• Cavo da USB a mini USB (per la GUI per Windows e gli aggiornamenti firmware)

Opzionali, venduti separatamente: alimentatore smart universale, GoBlue e cavi HDMI.

Specifiche tecniche dell'HDfury Vertex

Tutte le specifiche provengono dal manuale utente ufficiale dell'HDfury 4K Vertex, Rev 1.30. I flag HDMI 2.1 ALLM e VRR sono supportati anche nell'EDID e per il rilevamento della sorgente.

Manuale utente, download e assistenza

Tutto sull'HDfury Vertex è su www.hdfuryvertex.com, in 15 lingue:

• Manuale utente online: ogni capitolo del manuale come pagina web consultabile, più il PDF.
• Download: pacchetti firmware e GUI per Windows, driver USB Silabs, raccolta di EDID, API/DLL e le app iOS/Android.
• Tutte le specifiche spiegate
• Prima configurazione, passo per passo e l'assistente di configurazione per i tuoi dispositivi
• Schermo nero o nessun segnale? Risoluzione dei problemi
• Glossario: EDID, HDCP, HDR, LLDV, CEC e altro, spiegati in modo semplice

Accessori opzionali

• HDfury GoBlue: dongle Bluetooth e infrarossi per l'app 4K Vertex Total Control su iOS e Android.
• HDfury Go32 (GO2): dongle da Bluetooth a RS232 per l'app Go232.

Maggiori informazioni sulle app e su entrambi i dongle: app per iOS & Android.

Domande frequenti sull'HDfury Vertex

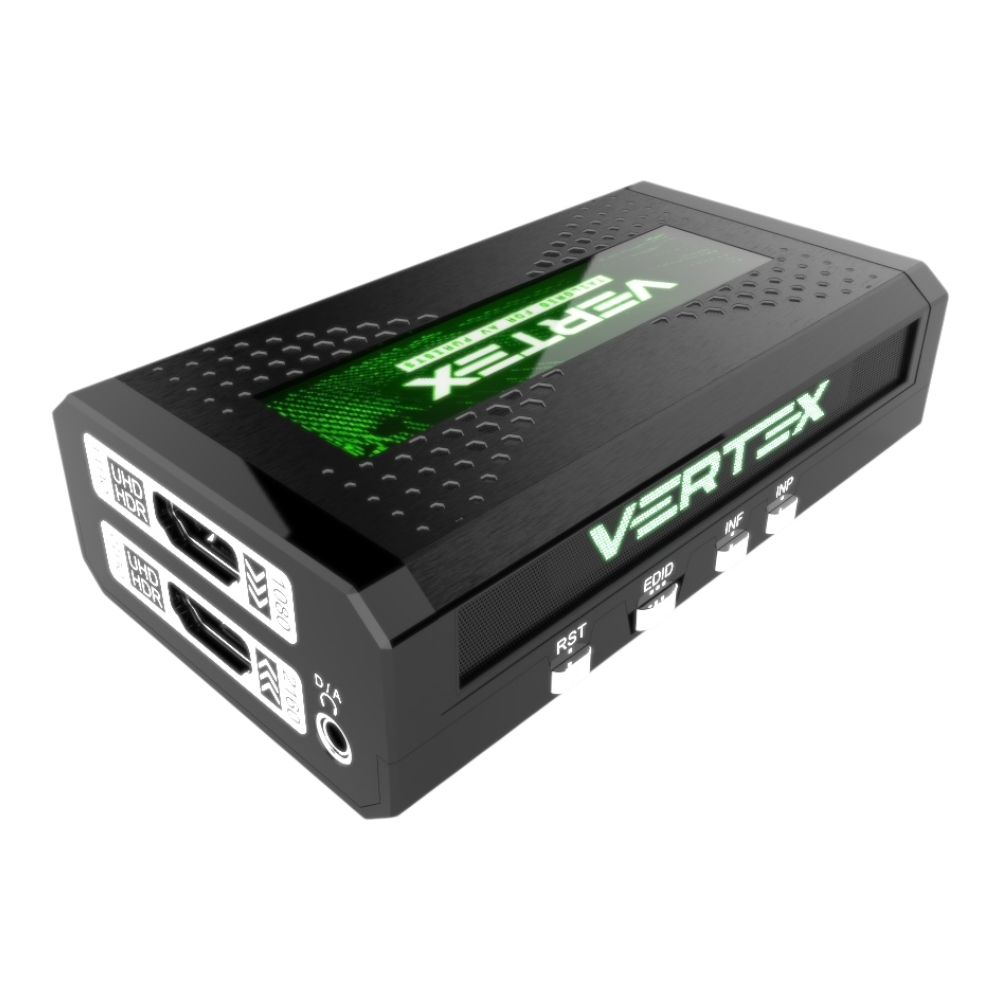

Qual è la differenza tra le due uscite HDMI?

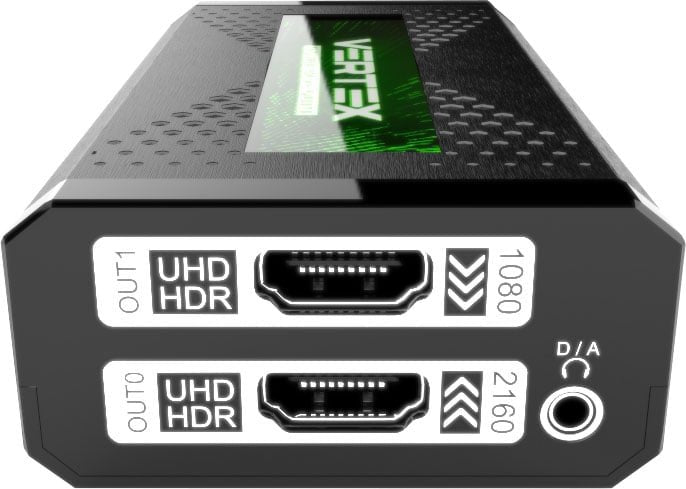

L'uscita inferiore (OUT0/TX0) è l'uscita 4K principale: può convertire 1080p in 2160p ed è il master CEC e ARC, quindi collega qui il tuo TV o proiettore 4K. L'uscita superiore (OUT1/TX1) è l'uscita di downscale: può convertire il 4K in 1080p e l'HDCP 2.2 in 1.4, quindi qui vanno i dispositivi HDMI/HDCP 1.x, come un ricevitore AV meno recente. L'uscita superiore ha anche 10 preset rapidi di scaling.

Qual è la differenza tra modalità splitter e modalità matrice?

In modalità splitter un ingresso va a entrambe le uscite; una pressione breve su INP passa all'altro ingresso. Tieni premuto INP per più di 2 secondi per entrare in modalità matrice: ogni ingresso va quindi alla propria uscita e una pressione breve su INP li scambia.

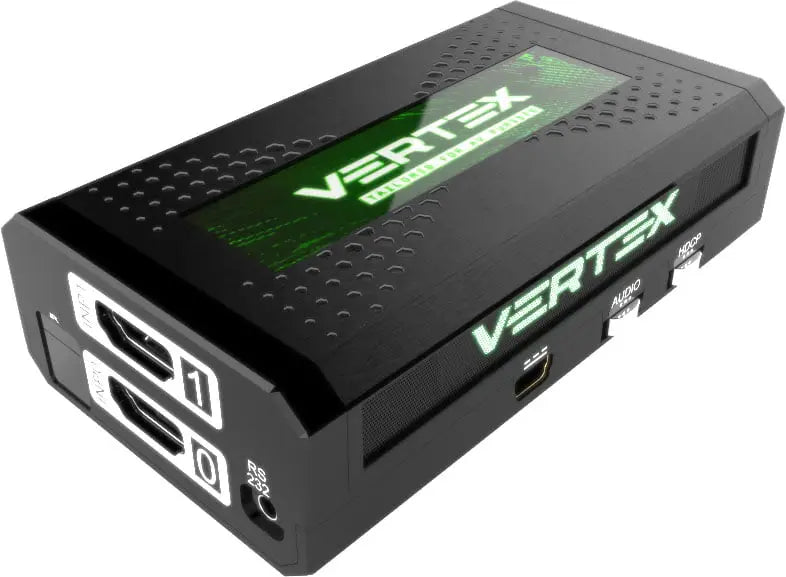

A cosa servono i tre selettori a scorrimento?

EDID: AutoMix, Custom o Fixed. HDCP: sempre 2.2, Auto o sempre 1.4. SCALE: nessuno scaling (pass-through), scaling personalizzato o scaling automatico. In posizione centrale un selettore segue le impostazioni che fai nella GUI per Windows, via IR, RS232 o con l'app.

Cosa fa l'EDID AutoMix?

AutoMix crea un unico EDID dalle capacità di entrambi i display collegati, con un algoritmo selezionabile e flag forzati, così entrambe le uscite ricevono sempre immagine e audio. In Custom scegli una delle 100 tabelle EDID (predefinita: 4K60 4:4:4 BT2020 HDR 600 MHz con full audio). Fixed è un EDID di base 4K60 4:2:0 SDR stereo che dà un'immagine in quasi tutte le configurazioni.

Come risolvo un errore HDCP o uno schermo nero?

Imposta il selettore HDCP su Auto: il Vertex si assicura così che ogni uscita riceva un segnale funzionante. Una pressione breve su RST invia un nuovo hot plug alla sorgente e l'EDID Fixed è una soluzione di riserva sicura. Passo per passo: risoluzione dei problemi di schermo nero.

Quali cavi HDMI mi servono?

Per 4K60 4:4:4 8-bit o 4K60 4:2:2 12-bit (600 MHz, 18 Gbps) usa cavi HDMI 4K certificati 600 MHz. Il booster integrato permette al 1080p di arrivare fino a 15 m in ingresso e 15 m in uscita, e all'UHD fino a 10 m.

Come aggiorno il firmware?

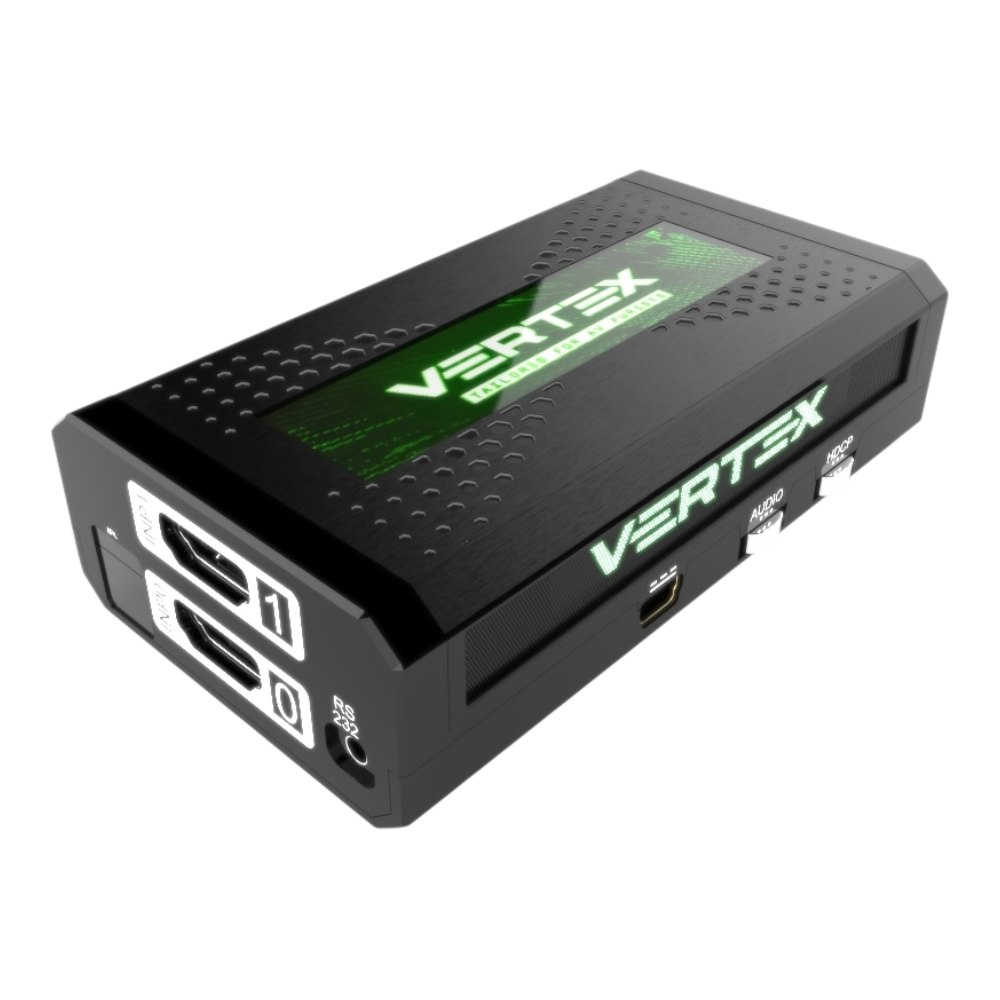

Con un PC Windows e il cavo da USB a mini USB incluso: installa il driver USB Silabs ed esegui il Firmware Updater, entrambi nella pagina dei download. Se dopo l'aggiornamento sull'OLED compare un'icona a lucchetto, tieni premuto RST, premi due volte INP, rilascia, poi spegni e riaccendi il Vertex.

Posso usarlo con un telecomando universale o un sistema di controllo?

Sì. Tutte le funzioni hanno codici IR (Pronto HEX, anche in Logitech Harmony e iRule) e tutti i comandi della GUI sono disponibili come comandi RS232 per sistemi di controllo e computer Mac, Windows o Linux.

Posso inviare contemporaneamente 4K HDR a uno schermo e 1080p a un altro?

Sì. In modalità splitter l'uscita inferiore mantiene il 4K HDR per il tuo TV o proiettore, mentre l'uscita superiore riduce la stessa sorgente a 1080p per un secondo schermo, un ricevitore AV o un dispositivo di acquisizione.
